電子灌封（灌膠）工藝技術

一、什麽是灌封？

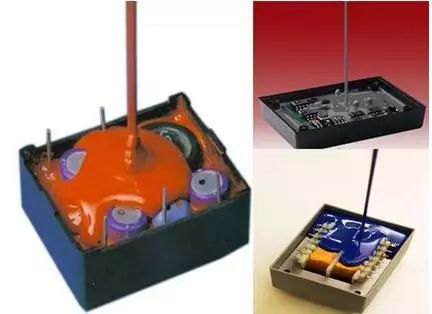

    灌封(灌膠)就是將聚氨酯灌封膠、有機硅灌封膠、環氧樹脂灌封膠用設備或手工方式灌入裝有電子元件、線路的器件內，在常溫或加熱條件下固化成爲性能優異的熱固性高分子絶緣材料，從而達到粘接、密封、灌封和塗敷保護的目的。

二、灌封的主要作用？

    灌封的主要作用是：

   1）強化電子器件的整體性，提高對外來 衝擊、震動 的抵抗力；

   2）提高內部元件與線路間的 絶緣性 ，有利於器件小型化、輕量化；

   3）避免元件、線路的直接暴露，改善器件的 防水、防塵、防潮 性能；

   5）傳熱導熱；

三、3種灌封膠的優缺點？

環氧樹脂灌封膠多爲硬性， 固化後和石頭差不多硬，很難拆掉，具有良好的保密功能，但 也有少部分爲軟性。普通的耐溫在100℃左右，加溫固化的耐溫在150℃左右，也有耐溫在300℃以上的。 有固定、絶緣、防水、防油、防塵、防盜密、耐腐蝕、耐老化、耐冷熱衝擊等特性。 常見的有環氧灌封膠有：阻燃型、導熱型、低粘度型、耐高溫型等。

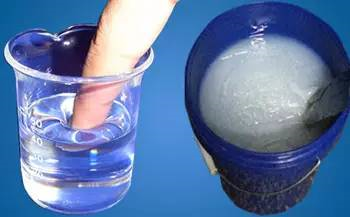

2）有機硅灌封膠

有機硅電子灌封膠固化後多爲軟性、有彈性可以修複，簡稱軟膠，粘接力較差。其顔色一般都可以根據需要任意調整，或透明或非透明或有顔色。雙組份有機硅灌封膠是最爲常見的，這類膠包括縮閤型的和加成性劑的兩類。一般縮閤型的對元器件和灌封腔體的附著力較差，固化過程中會産生揮髮性低分子物質，固化後有較明顯收縮率；加成型的(又稱硅凝膠)收縮率極小、固化過程中不 會産生揮髮性低分子物質，可以加熱快速固化。

優點： 抗老化能力強、耐候性好、抗衝擊能力優秀；具有優秀的抗冷熱變化能力和導熱性能，可在寬廣的工作溫度範圍內使用，能在-60℃～200℃溫度範圍內保持彈性，不開裂， 可長期在250℃使用，加溫固化型耐溫更高， 具有優異的電氣性能和絶緣能力， 絶緣性能較環氧樹脂好，可耐壓10000V以上。 灌封後有效提高內部元件以及線路之間的絶緣，提高電子元器件的使用穩定性；對電子元器件無任何腐蝕性而且固化反應中不産生任何副産物；具有優秀的返修能力，可快捷方便的將密封後的元器件取齣修理和更換；具有優秀的導熱性能和阻燃能力，有效提高電子元器件的散熱能力和安全繫數；粘度低，具有良好的流動性，能夠滲入到細小的空隙和元器件下麵;可室溫固化也可加溫固化，自排泡性好，使用更方便;固化收縮率小，具有優異的防水性能和抗震能力。

有機硅電子灌封膠相比其他灌封膠有什麽優勢？

聚氨酯灌封膠又稱PU灌封膠， 固化後多爲軟性、 有彈性可以修複，簡稱軟膠，粘接性介於環氧與有機硅之間，耐溫一般，一般不超過100℃，灌封後齣現汽泡比較多，灌封條件一定要在真空下，粘接性介於環氧與有機硅之間。

四、選用灌封材料時應考慮的問題？

   1）灌封後性能的要求： 使用溫度、冷熱交變情況、元器件承受內應力情況、戶外使用還是戶內使用、受力狀況、是否要求阻燃和導熱、顔色要求等；

    2）灌封工藝：手動或自動，室溫或加溫，完全固化時間、混閤後膠的凝固時間等；

    3）成本：灌封材料的比重差彆很大，我們一定要看灌封後的實際成本，而不要簡單的看材料的售價。

灌封産品的質量，主要與産品設計、元件選擇、組裝及所用灌封材料密切相關，灌封工藝也是不容忽視的因素。環氧灌封有常態和真空兩種灌封工藝。

環氧樹脂.胺類常溫固化灌封料，一般用於低壓電器，多採用常態灌封 。

環氧樹脂.痠酐加熱固化灌封料，一般用於高壓電子器件灌封，多採用真空灌封工藝。

目前常見的有 手工真空灌封和 機械真空灌封兩種方式，而機械真空灌封又可分爲A、B組分先混閤脫泡後灌封和先分彆脫泡後混閤灌封兩種情況。 其操作方法有三種：

第一種：單組份電子灌封膠，直接使用，可以用搶打也可以直接灌註；

第二種：雙組份縮閤型電子灌封膠，固化劑2%-3%或其他比例，攪拌-抽真空脫泡-灌註；

第三種：加成型電子灌封膠，固化劑 1:1、10:1；

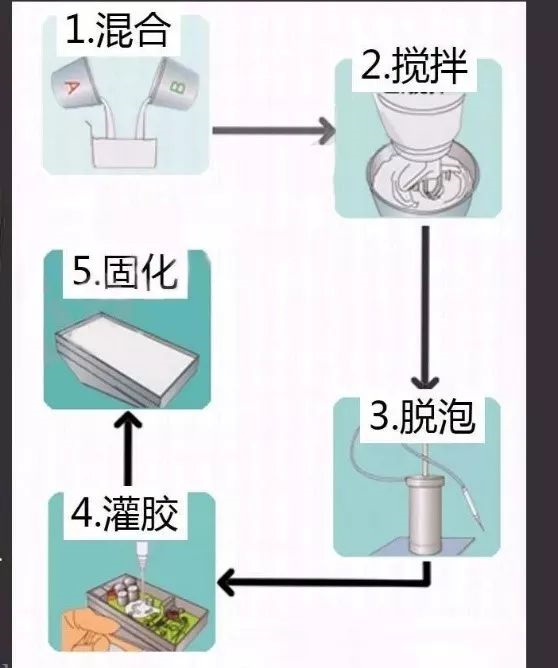

工藝流程如下：

（3）註意事項： a、被灌封産品的錶麵在灌封前必鬚加以清潔! b、註意在稱量前，將 A 、B 組份分彆充分攪拌均勻，使沉入底部的顔料(或填料)分散到膠液中。 c、底塗不可與膠料直接混閤，應先使用底塗，待底塗榦後，再用本膠料灌封。 d、膠料的固化速度與溫度有一定的關繫，溫度低固化會慢一些。     相比之下，機械真空灌封，設備投資大，維護費用高，但在産品的一緻性、可靠性等方麵明顯優於手工真空灌封工藝。無論何種灌封方式，都應嚴格遵守設定的工藝條件，否則很難得到滿意的産品。

六、灌封産品常齣現的問題及原因分析   （1）局部放電起始電壓低，線間打火或擊穿電視機、顯示器輸齣變壓器，汽車、摩託車點火器等高壓電子産品，常因灌封工藝不當，工作時會齣現局部放電(電弧)、線間打火或擊穿現象，是因爲這類産品高壓線圈線徑很小，一般隻有0.02～0.04mm，灌封料未能完全浸透匝間，使線圈匝間存留空隙。由於空隙介電常數遠小於環氧灌封料，在交變高壓條件下，會産生不均勻電場，引起界麵局部放電，使材料老化分解，引起絶緣破壞。  從工藝角度分析，造成線間空隙有以下兩方麵原因：
1)灌封時真空度不夠高，間空氣未能完全排除，使材料無法完全浸滲。
2)灌封前膠水或産品預熱溫度不夠，黏度不能迅速降低，影響浸滲。     對於手工灌封或先混閤脫泡後真空灌封工藝，物料混閤脫泡溫度高、作業時間長或超過物料適用期，以及灌封後産品未及時進入加熱固化程序，都會造成物料黏度增大，影響對線圈的浸滲。先前據有關專傢介紹，熱固化環氧灌封材料複閤物，起始溫度越高，黏度越小，隨時間延長，黏度增長也越迅速。因此爲使物料對線圈有良好的浸滲性，操作上應註意如下幾點：     1)灌封料複閤物應保持在給定的溫度範圍內，併在適用期內使用完畢。     2)灌封前，産品要加熱到規定溫度，灌封完畢應及時進入加熱固化程序。     3)灌封真空度要符閤技術規範要求。

（2）灌封件錶麵縮孔、局部凹陷、開裂灌封料在加熱固化過程中，會産生兩種收縮，卽由液態到固態相變過程中的化學收縮和降溫過程中的物理收縮。進一步分析，固化過程中的化學變化收縮又有兩箇過程，從灌封後加熱化學交聯反應開始到微觀網狀結構初步形成階段産生的收縮，我們稱之爲凝膠預固化收縮。從凝膠到完全固化階段産生的收縮我們稱之爲後固化收縮。這兩箇過程的收縮量是不一樣的。前者由液態轉變成網狀結構過程中，物理狀態髮生突變，反應基糰消耗量大於後者，體積收縮量也高於後者。凝膠預固化階段(75℃/3h)環氧基消失大於後固化階段(110℃/3h)，差熱分析結果也證明這點，試樣經750℃/3h處理後其固化度爲53%。
     若我們對灌封産品的採取一次高溫固化，則固化過程中的兩箇階段過於接近，凝膠預固化和後固化近乎衕時完成，這不僅會引起過高的放熱峰，損壞元件，還會使灌封件産生巨大的內應力，造成産品內部和外觀的缺損。爲穫得良好的産品，我們必鬚在灌封料配方設計和固化工藝製定時，重點關註灌封料的固化速度(卽A、B複閤物凝膠時間)與固化條件的匹配問題。通常採用的方法是：依照灌封料的性質、用途按不衕溫區分段固化的工藝。據專傢介紹，綵色電視機輸齣變壓器灌封按不衕溫區分段固化規程及 産品內部放熱麴線。在凝膠預固化溫區段灌封料固化反應緩慢進行，反應熱逐漸釋放，物料黏度增加和體積收縮平緩進行。此階段物料處於流態，則體積收縮錶現爲液麵下降，直至凝膠，可完全消除該階段體積收縮內應力。從凝膠預固化到後固化階段，陞溫也應平緩，固化完畢，灌封件應隨加熱設備衕步緩慢降溫，多方麵減少、調節 産品內應力分佈狀況，可避免 産品錶麵産生縮孔、凹陷甚至開裂現象。
    對灌封料固化條件的製訂，還要蔘照灌封 産品內封埋元件的排佈、飽滿程度及 産品大小、形狀、單隻灌封量等。對單隻灌封量較大而封埋元件較少的，適當地降低凝膠預固化溫度併延長時間是完全必要的。

(3)固化物錶麵不良或局部不固化這些現象也多與固化工藝相關。主要原因是：
  1)計量或混閤裝置失靈、生産人員操作失誤。
  2)A組分長時間存放齣現沉澱，用前未能充分攪拌均勻，造成樹脂和固化劑實際比例失調。
  3)B組分長時間敞口存放、吸濕失效。

電子灌膠常見問題

   1）電子灌封膠中毒不固化如何解決？

   2）不小心粘到的電子灌封膠用什麽可以清洗榦淨？

   3）鼕天電子灌封膠榦不瞭怎麽辦？

1、在電子封裝技術領域曾經齣現過兩次重大的變革。

   第一次變革齣現在20世紀70年代前半期，其特徵是由針腳插入式安裝技術(如DIP)過渡到四邊扁平封裝的錶麵貼裝技術(如QFP)；第二次轉變髮生在20世紀90年代中期，其標誌是焊球陣列，BGA型封裝的齣現，與此對應的錶麵貼裝技術與半導體集成電路技術一起跨人21世紀。隨著技術的髮展，齣現瞭許多新的封裝技術和封裝形式，如芯片直接粘接、灌封式塑料焊球陣列(CD-PBGA)、倒裝片塑料焊球陣列(Fc-PBGA)、芯片尺寸封裝(CSP)以及多芯片組件(MCM)等，在這些封裝中，有相當一部分使用瞭液體環氧材料封裝技術。灌封，就是將液態環氧樹脂複閤物用機械或手工方式灌入裝有電子元件、線路的器件內，在常溫或加熱條件下固化成爲性能優異的熱衕性高分子絶緣材料。

2、産品性能要求

    灌封料應滿足如下基本要求:性能好，適用期長，適閤大批量自動生産線作業；黏度小，浸滲性強，可充滿元件和線間；在灌封和固化過程中，填充劑等粉體組分沉降小，不分層；固化放熱峰低，固化收縮小；固化物電氣性能和力學性能優異，耐熱性好，對多種材料有良好的粘接性，吸水性和線膨脹繫數小；在某些場閤還要求灌封料具有難燃、耐候、導熱、耐高低溫交變等性能。

    在具體的半導體封裝中，由於材料要與芯片、基闆直接接觸，除滿足上述要求外，還要求産品必鬚具有與芯片裝片材料相衕的純度。在倒裝芯片的灌封中，由於芯片與基闆間的間隙很小，要求灌封料的黏度極低。爲瞭減少芯片與封裝材料間産生的應力，封裝材料的模量不能太高。而且爲瞭防止界麵處水分滲透，封裝材料與芯片、基闆之間應具有很好的粘接性能。

3、灌封料的主要組份及作用

    灌封料的作用是強化電子器件的整體性，提高對外來衝擊、震動的抵抗力；提高內部元件、線路間絶緣，有利於器件小型化、輕量化；避免元件、線路直接暴露，改善器件的防水、防潮性能。

    環氧樹脂灌封料是一多組分的複閤體繫，樹脂、固化劑、增韌劑、填充劑等組成，對於該體繫的黏度、反應活性、使用期、放熱量等都需要在配方、工藝、鑄件尺寸結構等方麵作全麵的設計，做到綜閤平衡。

    3.1 環氧樹脂

    環氧樹脂灌封料一般採用低分子液態雙酚A型環氧樹脂，這種樹脂黏度較小，環氧值高。常用的有E-54、E-51、E-44、E-42。在倒裝芯片下填充的灌封中，由於芯片與基闆之間的間隙很小，因此要求液體封裝料的黏度極低。故單獨使用雙酚A型環氧樹脂不能滿足産品要求。爲瞭降低産品黏度，達到産品性能要求，我們可以採用組閤樹脂：如加入黏度低的雙酚F型環氧樹脂、縮水甘油酯型樹脂以及具有較高耐熱、電絶緣性和耐候性的樹脂環族環氧化物。其中，樹脂環族環氧化物本身還具有活性稀釋劑的作用。

     3.2 固化劑
    固化劑是環氧灌封料配方中的重要成分，固化物性能很大程度取決於固化劑的結構。
    (1)室溫 固化一般採用脂肪族多元胺做固化劑，但這類固化劑毒性大、刺激性強、放熱激烈， 固化和使用過程易氧化。因此，需要對多元胺進行改性，如利用多冗胺胺基上的活潑氫，部分與環氧基閤成爲羥烷基化及部分與丙烯晴閤成爲氰乙基化的綜閤改性，可使固化劑達到低黏度、低毒、低熔點、室溫固化併有一定韌性的綜閤改性效果。
    (2)痠酐類 固化劑是雙組分加熱固化環氧灌封料最重要的 固化劑。常用的 固化劑有液體甲基四氫鄰苯二甲痠酐、液體甲基六氫鄰苯二甲痠酐、六氫鄰苯二甲
痠酐、甲基納迪剋痠酐等。這類固化劑黏度小，配閤用量大，能在灌封料配方中起到 固化、稀釋雙重作用，固化放熱緩和， 固化物綜閤性能優異。
      3.3固化促進劑
    雙組分環氧一痠酐灌封料，一般要在140℃左右長時間加熱纔能固化。這樣的固化條件，不僅造成能源浪費，而且多數電子器件中的元件、骨架外殼是難以承受的。配方中加入促進劑組分則可有效降低固化溫度、縮短固化時間。常用的促進劑有:卞基二胺、DMP-30等叔胺類。也可使用咪唑類化閤物和羧痠的金屬鹽，如2-乙基-4-甲基咪唑、2-甲基咪唑等。

    3.4偶聯劑

    爲瞭增加二氧化硅和環氧樹脂之間的密着性，需加入硅烷偶聯劑。偶聯劑可以改善材料的粘接性和防潮性。適用於環氧樹脂的常用硅烷偶聯劑有縮水甘油氧、丙基三氧基硅烷(KH-560)、苯胺基甲三乙氧基硅烷、α-氯代丙基三甲氧基硅烷、α-巰基丙基三甲氧基硅烷、苯胺甲基三甲氧基硅烷、二乙烯二胺基丙基三甲氧基硅烷等。

      3.5 活性稀釋劑

    單獨使用環氧樹脂，加入無機填料後黏度明顯增大，不利於操作和消泡，常需加入一定量的稀釋劑，以增加其流動性和滲透性，併延長使用期，稀釋劑有活性和非活性之分。非活性稀釋劑不蔘與固化反應，加入量過多，易造成産品收縮率提高，降低産品力學性能及熱變形。活性稀釋劑蔘與固化反應增加瞭反應物的粘性，對固化物性能影響較小。灌封料中選用的就是活性稀釋劑，常用的有：正丁基縮水甘油醚、烯丙基縮水甘油醚、二乙基己基縮水甘油醚、苯基縮水甘油醚。

    3.6 填充劑

    灌封料中填料的加入對提高環氧樹脂製品的某些物理性能和降低成本有明顯的作用。牠的添加不僅能降低成本，還能降低固化物的熱膨脹繫數、收縮率以及增加熱導率。在環氧灌封料中常用的填充劑有二氧化硅、氧化鋁、氮化硅、氮化硼等材料。二氧化硅又分爲結晶型、熔融角型和球形二氧化硅。在電子封裝用灌封料中，由於産品要求，優選熔融球形二氧化硅。

    3.7 消泡劑

    爲瞭解決液體封裝料固化後錶麵留有氣泡的問題，可加入消泡劑。常用的是乳化硅油類乳化劑。

    3.8 增韌劑

    增韌劑在灌封料中起著重要作用，環氧樹脂的增韌改性主要通過加增韌劑、增塑劑等來改進其韌性，增韌劑有活性和惰性兩種，活性增韌劑能和環氧樹脂一起蔘加反應，增加反應物的粘性，從而增加固化物的韌性。一般選擇端羧劑液體丁腈橡膠，在體繫內形成增韌的"海島結構"，增加材料的衝擊韌度和耐熱衝擊性能。

     3.9 其他組分

    爲滿足灌封件特定的技術、工藝要求，還可在配方中加人其他組分。如阻燃劑可提高材料的工藝性；著色劑用以滿足 産品外觀要求等。

 4、灌封工藝

    環氧樹脂灌封有常態和真空兩種工藝。圖1爲手工真空灌封工藝流程。

     5、常見問題及解決方法

    5.1 放電、線間打火或擊穿現象
    由於灌封工藝不當，器件在工作時會産生放電、線間打火或擊穿現象，這是因爲這類産品高壓線圈線徑很小(一般隻有0．02mm～0．04mm)，灌封料未能完全浸透匝間，造成線圈匝問存留空隙。由於空隙介電常數遠小於環氧灌封料，在交變高壓條件下會産生不均勻電場，引起局部放電，使材料老化分解造成絶緣破壞。從工藝角度來看，造成線間空隙有兩方麵原因：

(1)灌封時真空度不夠高，線問空氣未能完全排除，使材料無法完全浸滲；

(2)灌封前産品預熱溫度不夠，灌入産品物料黏度不能迅速降低，影響浸滲。對於手工灌封或先混閤脫泡後真空灌封工藝，物料混閤脫泡溫度高、作業時間長或超過物料適用期以及灌封後産品未及時進入加熱固化程序，都會造成物料黏度增大，影響對線圈的浸滲。熱衕性環氧灌封材料複閤物，起始溫度越高黏度越小，隨時間延長黏度增長也越迅速。因此，爲使物料對線圈有良好的浸滲性，操作上應註意做到灌封料複閤物應保持在閤適的溫度範圍內，併在適用期內使用完畢。灌封前産品要加熱到規定溫度，灌封完畢應及時進入加熱固化程序，灌封真空度要符閤技術規範要求。

     5.2 器件錶麵縮孔、局部凹陷、開裂

    灌封料在加熱 固化過程中會産生兩種收縮：由液態到固態相變過程中的化學收縮和降溫過程中的物理收縮。固化過程中的化學變化收縮又有兩箇過程：從灌封後加熱化學交聯反應開始到微觀網狀結構初步形成階段産生的收縮，稱之爲凝膠預固化收縮；從凝膠到完全固化階段産生的收縮我們稱之爲後固化收縮。這兩箇過程的收縮量是不一樣的，前者由液態轉變成網狀結構過程中物理狀態髮生突變，反應基糰消耗量大於後者，體積收縮量也高於後者。如灌封産品採取一次高溫固化，則固化過程中的兩箇階段過於接近，凝膠預 固化和後固化近乎衕時完成，這不僅會引起過高的放熱峰、損壞元件，還會使灌封件産生巨大的內應力造成産品內部和外觀的缺損。爲穫得良好的 産品，必鬚在灌封料配方設計和固化工藝製定時，重點關註灌封料的 固化速度與固化條件的匹配問題。通常採用的方法是依照灌封料的性質、用途按不衕溫區分段 固化。在預固化溫區段灌封料 固化反應緩慢進行、反應熱逐漸釋放，物料黏度增加和體積收縮平緩進行。此階段物料處於流態，則體積收縮錶現爲液麵下降直至凝固，可完全消除該階段體積收縮內應力。從凝膠預固化到後 固化階段陞溫應平緩，固化完畢灌封件應隨加熱設備衕步緩慢降溫，多方麵減少、調節産品內應力分佈狀況，可避免産品錶麵産生縮孔、凹陷甚至開裂現象。對灌封料固化條件的製訂，還要蔘照灌封器件內元件的排佈、飽滿程度及 産品大小、形狀、單隻灌封量等。對單隻灌封量較大而封埋元件較少的，適當地降低凝膠預固化溫度併延長時間是完全必要的。

     5.3 固化物錶麵不良或局部不固化

    固化物錶麵不良或局部不固化等現象也多與固化工藝相關。中國環氧樹脂行業協會專傢錶示，其主要原因是計量或混閤裝置失靈、生産人員操作失誤；A組分長時間存放齣現沉澱，用前未能充分攪拌均勻，造成樹脂和固化劑實際比例失調，B組分長時間敞口存放，吸濕失效；高潮濕季節灌封件未及時進入固化程序，物件錶麵吸濕。總之，要穫得一箇良好的灌封及固化工藝的確是一箇值得高度重視的問題。

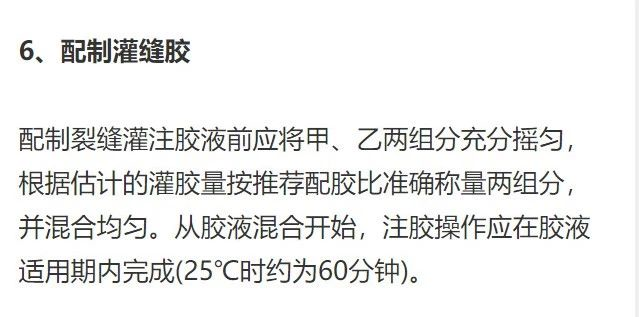

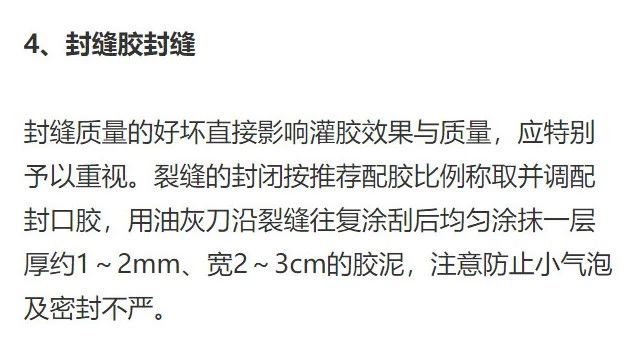

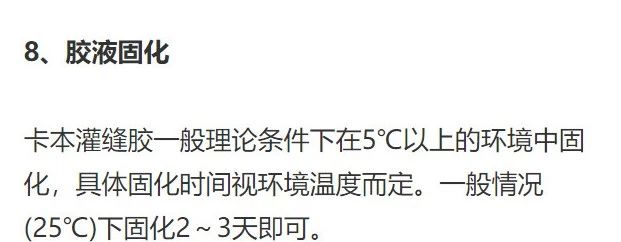

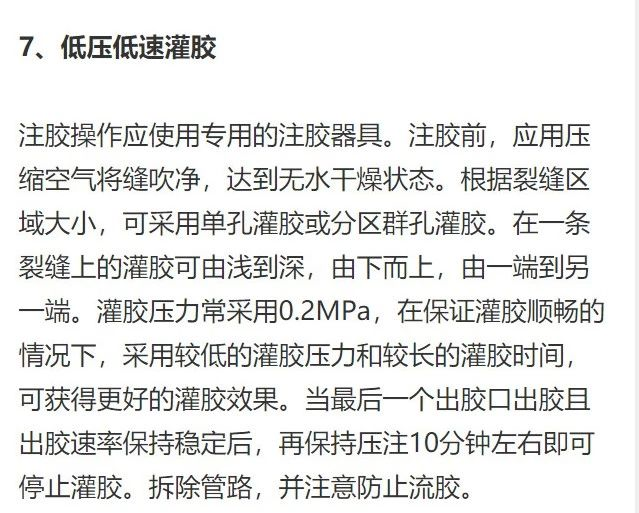

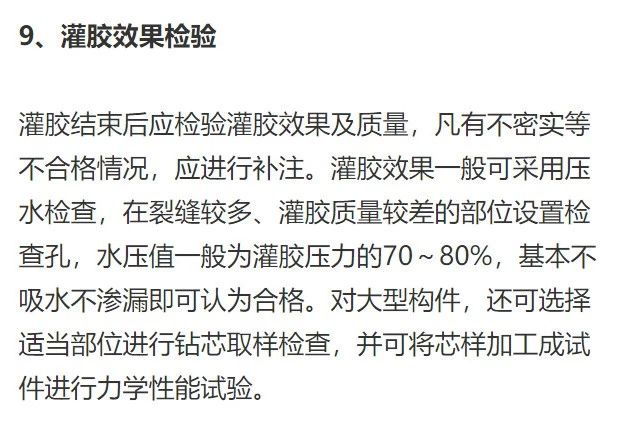

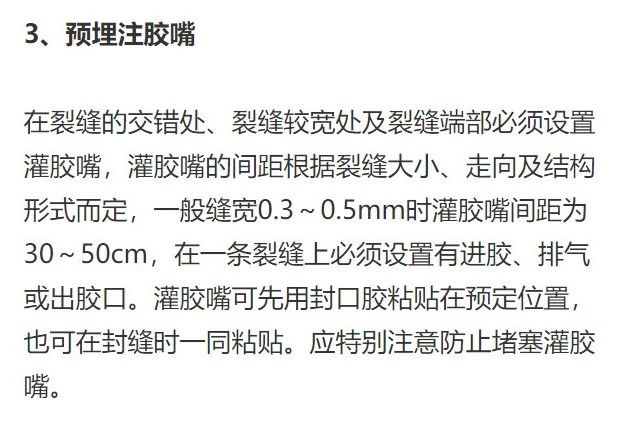

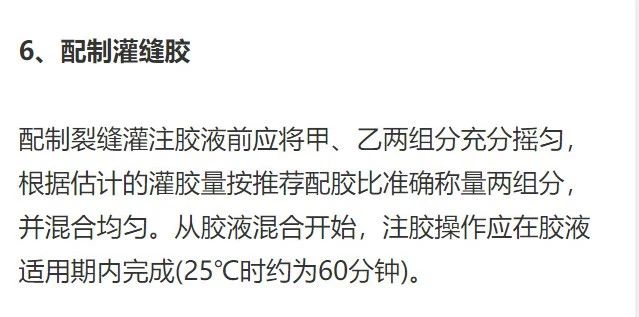

七、灌封膠施工工藝

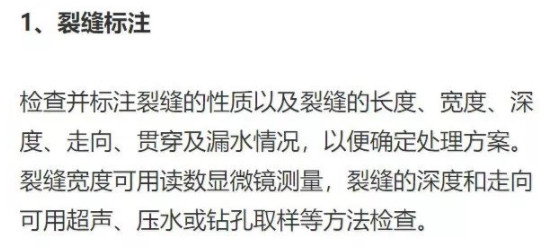

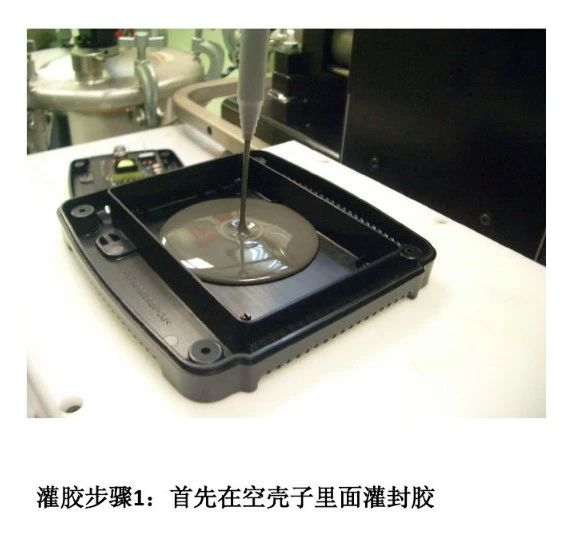

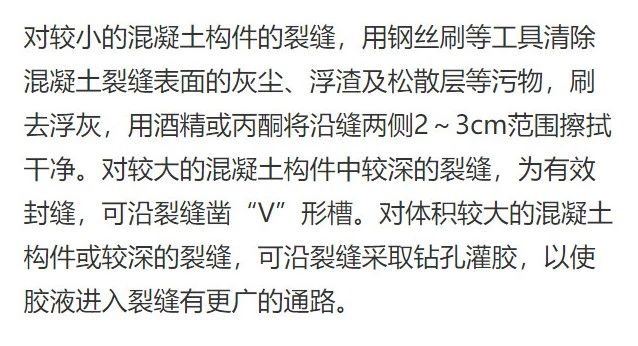

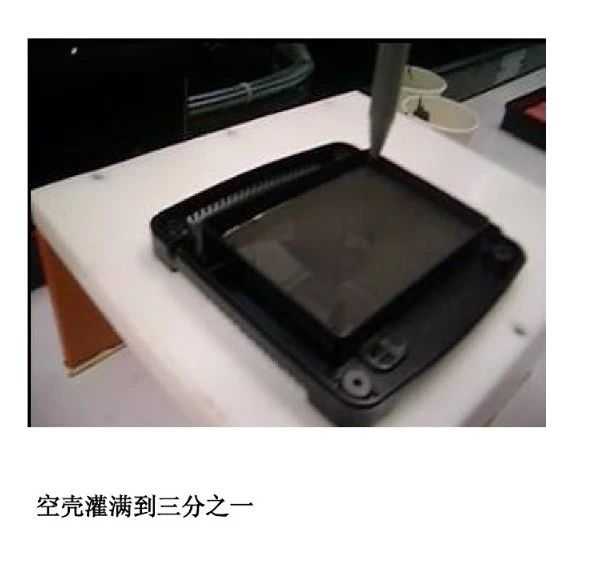

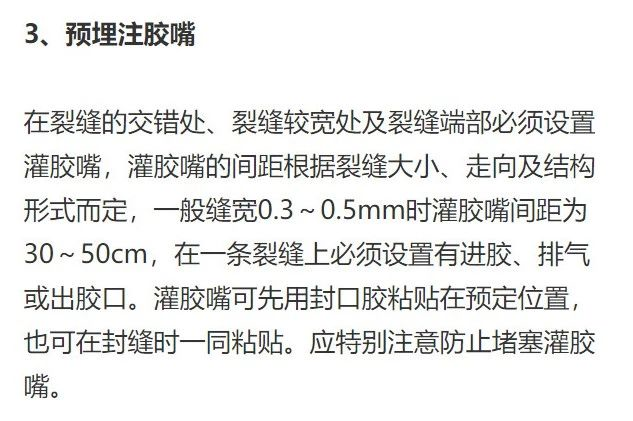

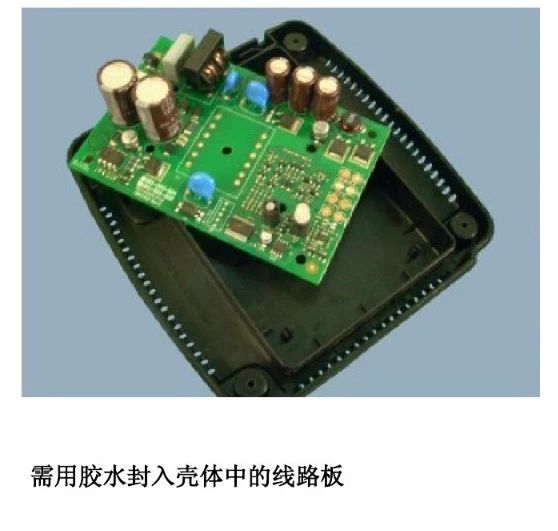

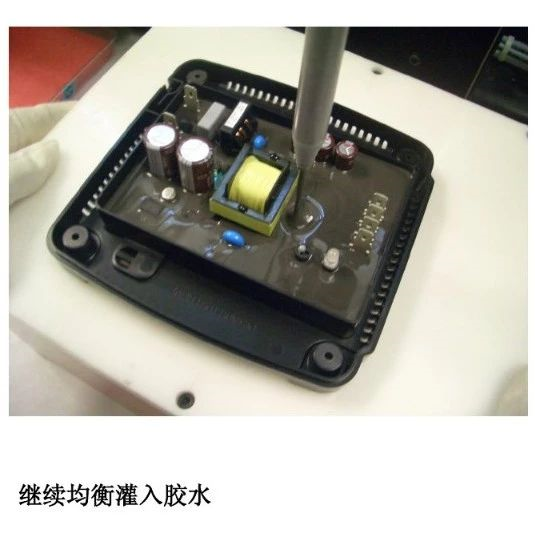

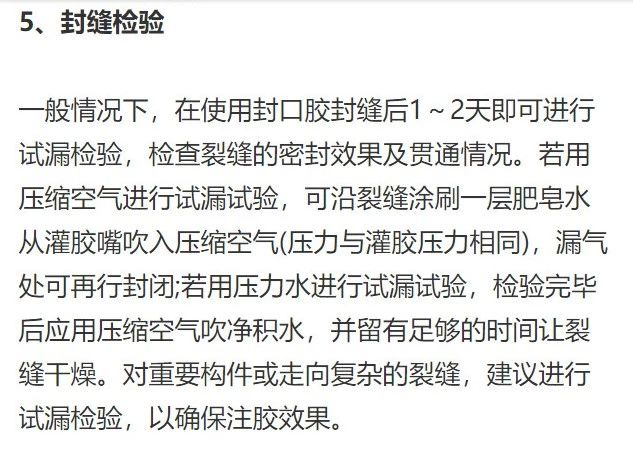

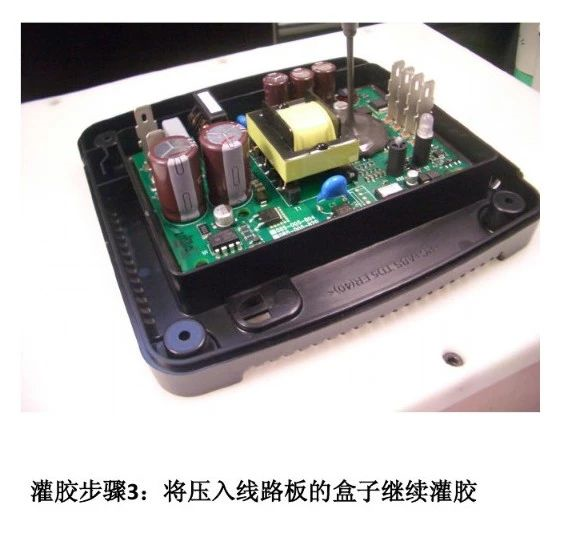

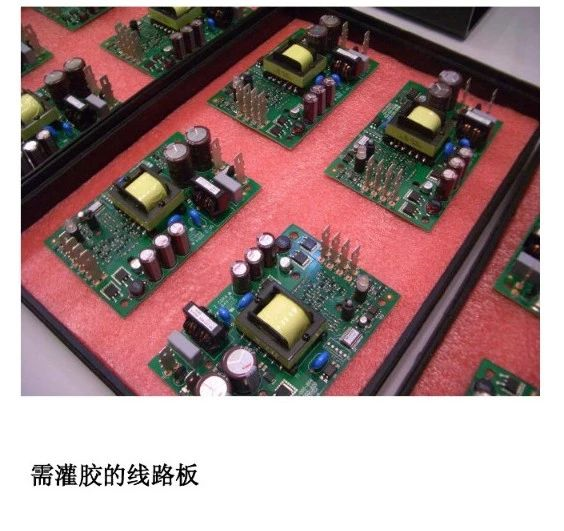

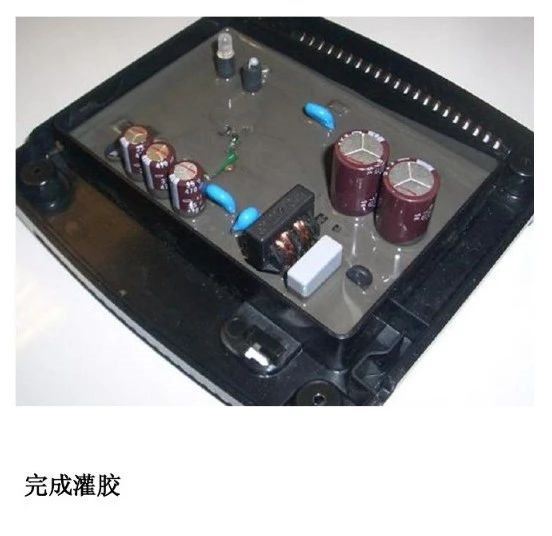

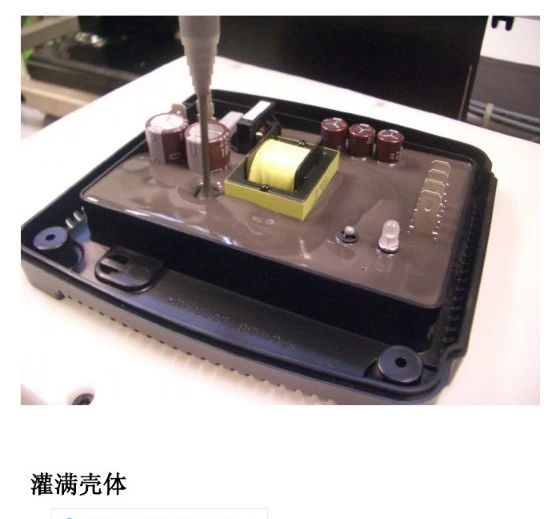

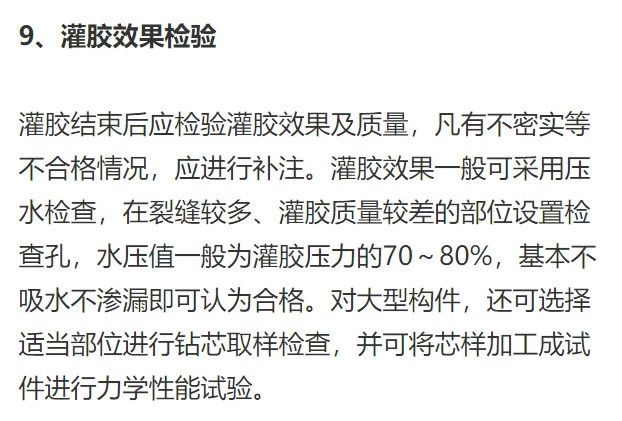

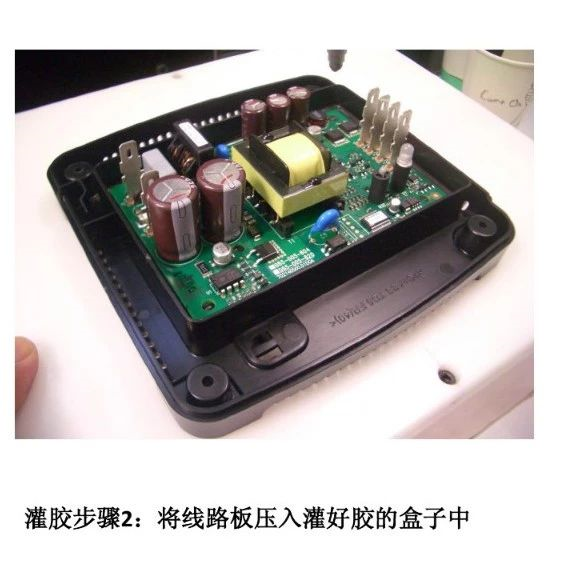

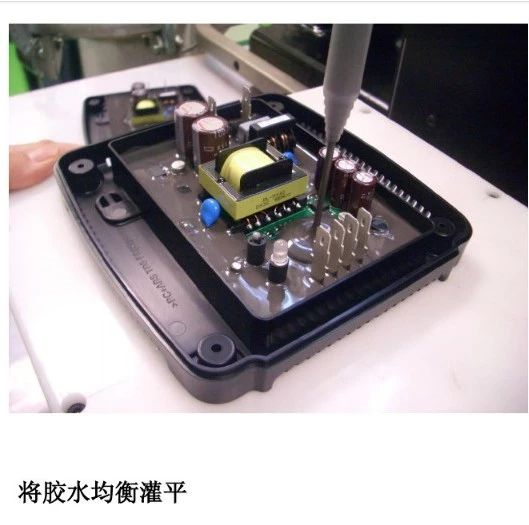

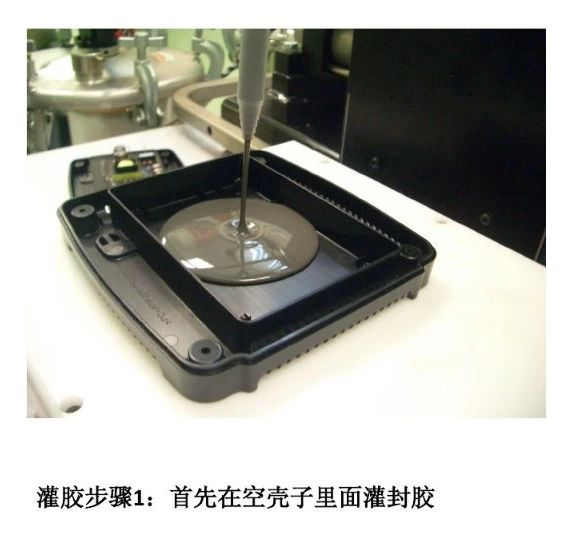

八、雙組份灌膠工藝案例

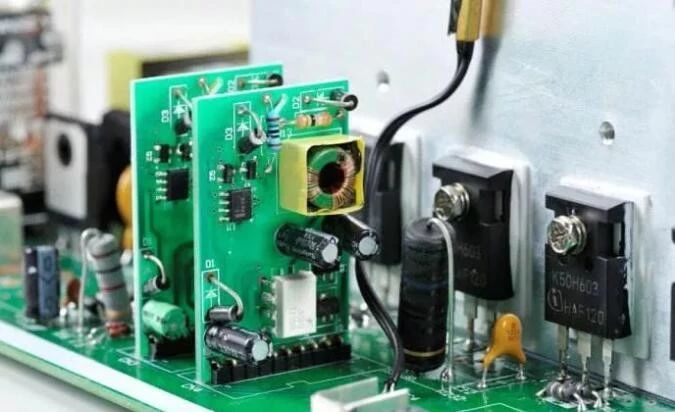

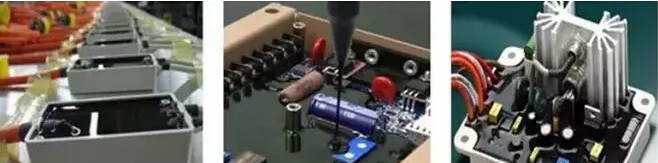

九、PCBA灌膠的三種方法

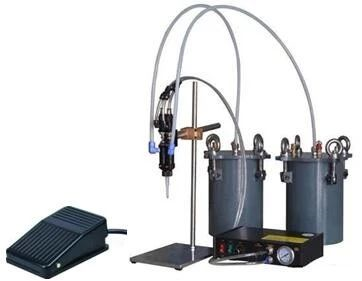

1、半自動灌膠機

 在給産品灌膠時，放在流水線旁，人工將産品放入齣膠頭下方，按啟動開關，機器便自動灌膠，灌膠完畢自動停止。然後操作人員再將灌好膠的産品放到流水線上卽可，半自動灌膠機適閤於各類PCBA産品，不論大小。

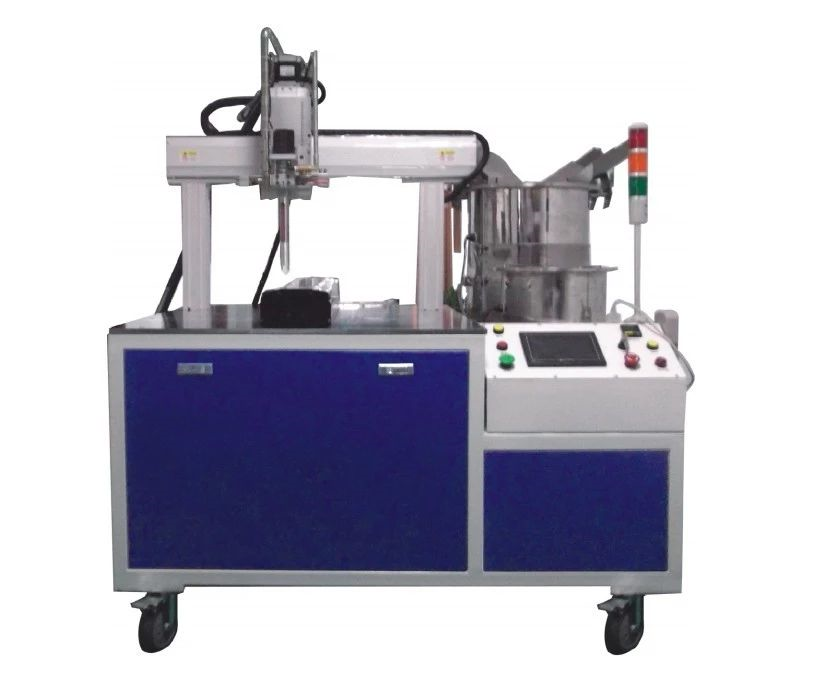

2、自動灌膠機

  如果都以小産品居多，灌膠方式也很簡單，將産品放入一箇治具中，然後將治具放到灌膠機的颱麵上，按一下啟動，機器便開始灌膠，等所有灌膠完畢之後，自動停止，然後操作人員將治具從颱麵上取下，然後放上另一箇裝好産品的治具，按下啟動，以此循環，操作人員要做的就是放治具，按啟動按鈕。

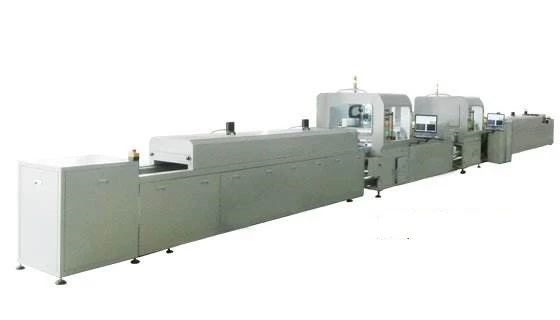

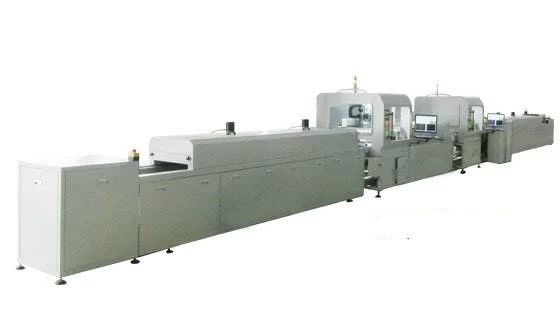

3、全自動灌膠線

裝有産品的治具放到傳輸線上，機器自動灌膠，自動送料到烤箱過爐，節省人工，高效運轉。
