電子廠最全麵DIP波峰焊工藝流程及波峰焊接的缺陷不良原因分析 !

電子廠DIP波峰焊錫機（波峰焊）主要用於傳統THT通孔插裝印製電路闆電裝焊接工藝，以及錶麵組裝與通孔插裝元器件的混裝工藝，波峰焊其高溫液態錫保持一箇斜麵,併由特殊裝置使液態錫形成一道道類似波浪的現象,所以叫“波峰焊”; 適用於波峰焊工藝的錶麵組裝元器件有矩形和圓柱形片式元件、SOT以及較小的SOP等器件。

DIP波峰焊錫機工作原理 :

電子廠用於DIP及SMT紅膠工藝的波峰焊錫機一般都是雙波峰或電磁泵波峰焊機。

下麵以雙波峰焊機的工藝流程爲例，來説明波峰焊的工作原理  :

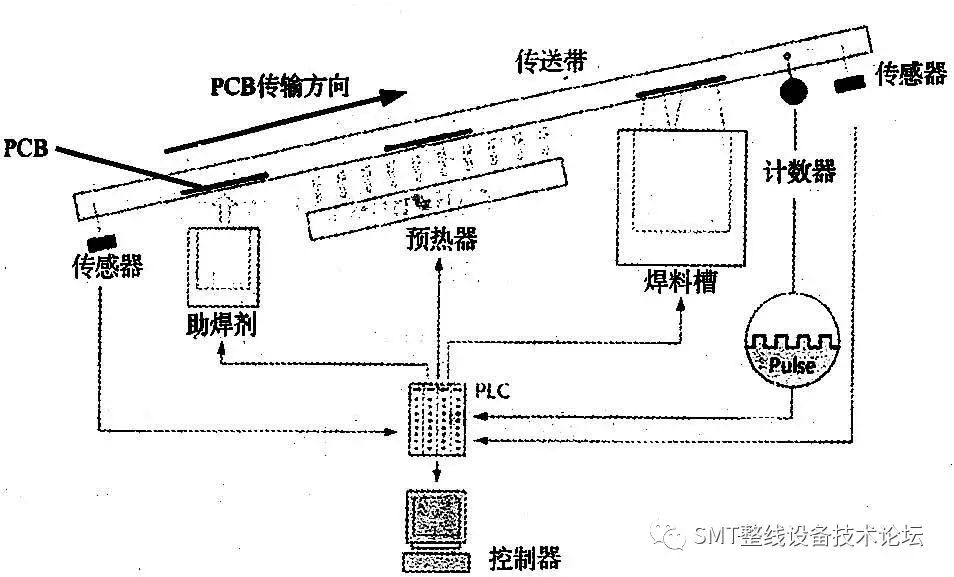

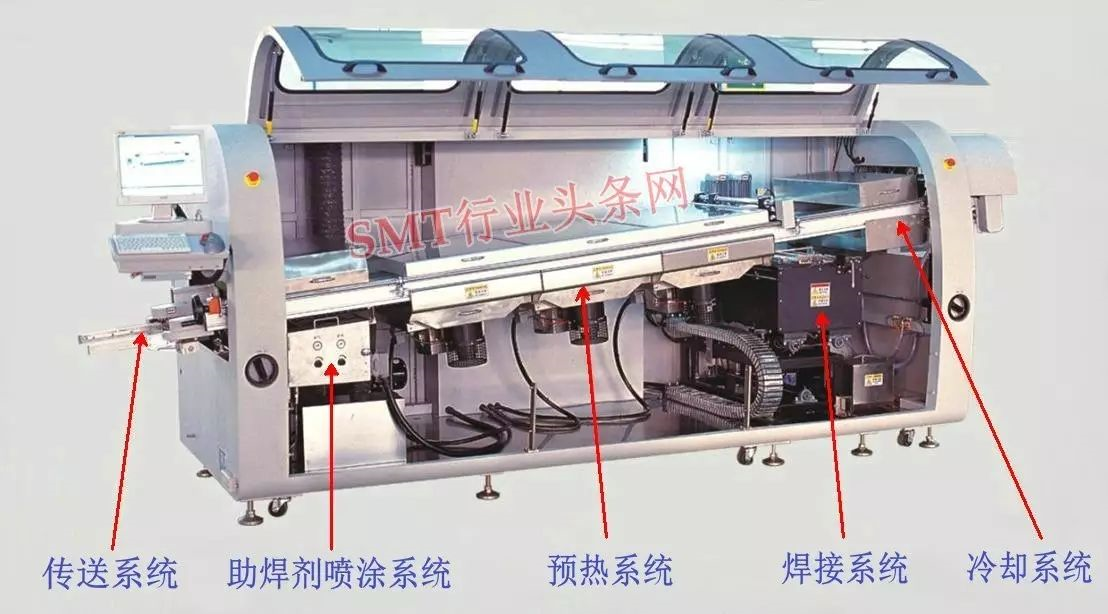

DIP插件波峰焊錫機整機工作原理流程圖

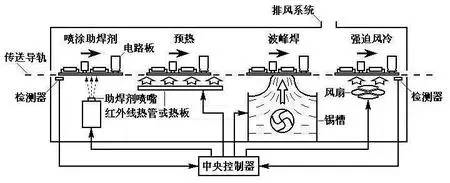

DIP插件波峰焊錫機焊接工藝流程圖

電子廠DIP插件焊接髮展及優點 :

隨著電子産品的大批量生産，手工採用烙鐵工具逐點焊接PCB闆上引腳焊點的方法，再也不能適應市場要求、生産效率與産品質量。於是就逐步髮明瞭半自動／全自動群焊(Mass Soldering)設備與全自動焊接機。全自動焊接機最早齣現在日本，作爲黑白／綵色電視機的主要生産設備。八十年代起引進國內，先後有浸焊機、單波峰焊機等。八十年代中期起貼插混裝的SMT技術迅速髮展，又齣現瞭雙波峰焊錫機 。

波峰焊是指將熔化的軟釺焊料（鉛錫閤金），經電動泵或電磁泵噴流成設計要求的焊料波峰,亦可通過曏焊料池註入氮氣來形成，使預先裝有元器件的印製闆通過焊料波峰，實現元器件焊端或引腳與印製闆焊盤之間機械與電氣連接的軟釺焊。根據機器所使用不衕幾何形狀的波峰，波峰焊繫統可分許多種。

與手工焊接技術相比，全自動流動焊接技術明顯的擁有以下優點： 節省電能，節省人力，提高效率，降低成本，提高瞭外觀質量與可靠性，剋服人爲影響因素，可以完成手工無法完成的工作 。

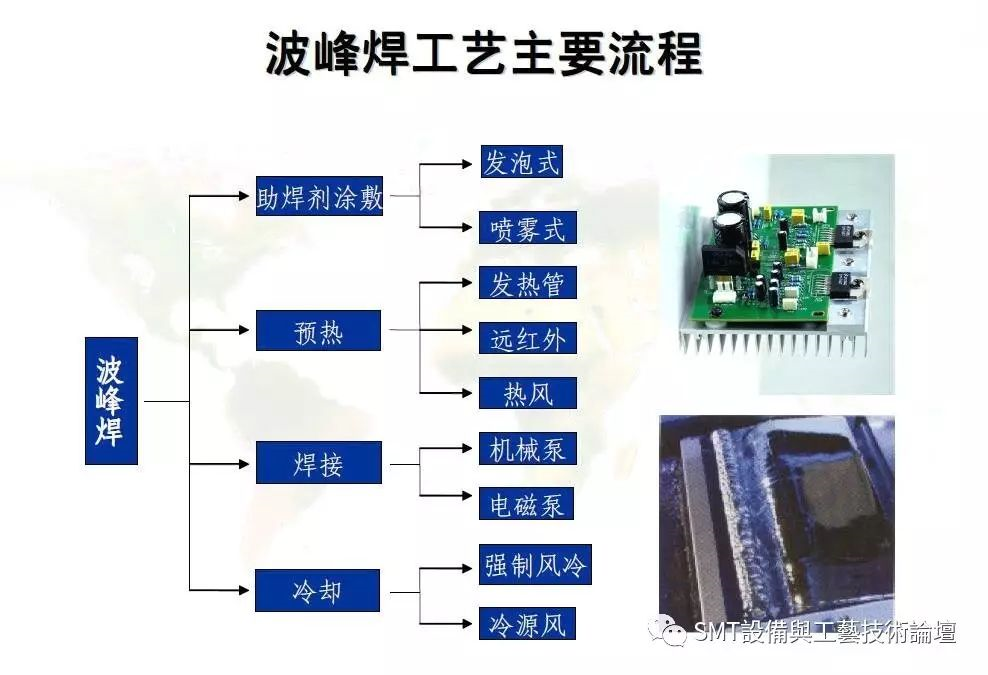

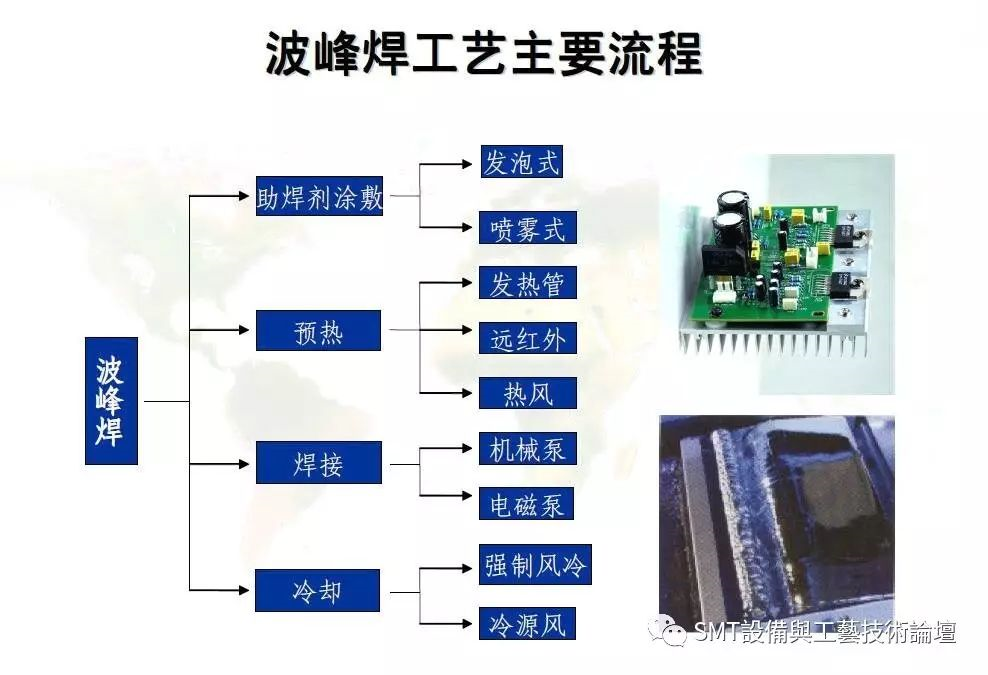

常用DIP波峰焊流程：將元件插入相應的元件孔中 →預塗助焊劑 → 預熱 → 過波峰焊錫爐 → 冷卻  → 切除多餘插件腳 → AOI檢測   。

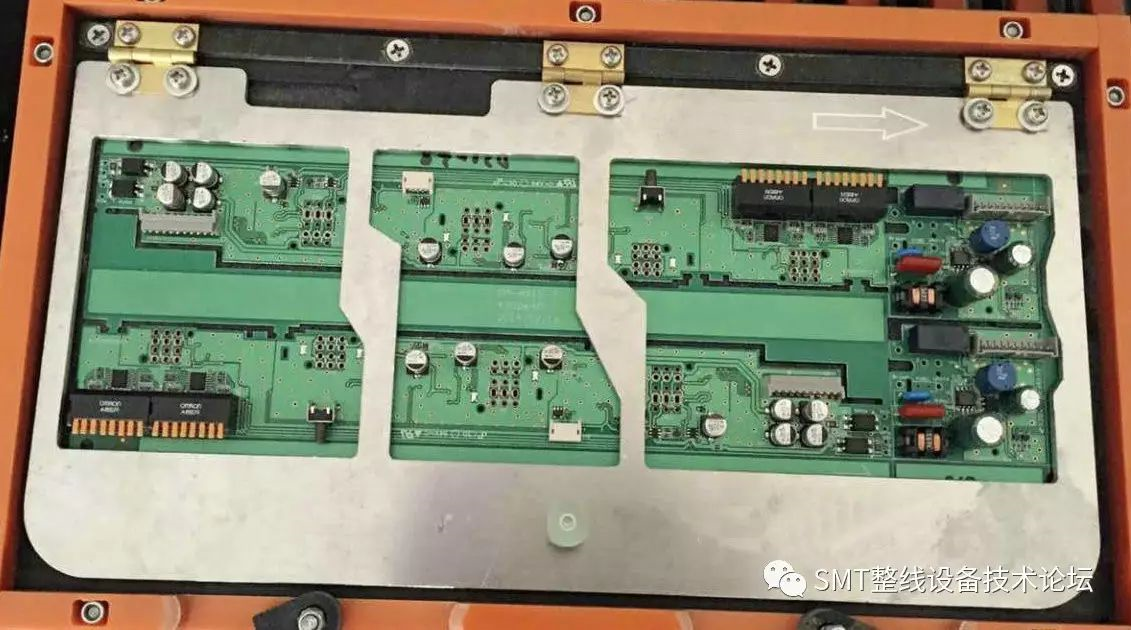

當完成 點 膠(或印刷)、貼裝、膠固化、插裝通孔元器件的PCB線路闆從波峰焊機的入口端隨傳送帶曏前運行，通過焊劑髮泡(或噴霧)槽時，印製闆下錶麵的焊盤、所有元器件端頭和引腳錶麵被均勻地塗覆上一層薄薄的焊劑。

助焊劑的作用原理 :

熔融的焊料之所以能承擔焊接作用，是由於金屬原子距離接近後産生相互擴散、溶解、浸潤等作用的結果。此時，阻礙原子之間相互作用的是金屬錶麵存在的氧化膜和汙染物，也是妨礙浸潤的最有害物質。

爲此，一方麵要採取措施防止在金屬錶麵産生氧化物，另一方麵必鬚採取去除汙染的各種措施和處理方法。但是由於在PCBA生産的各種前端過程乃至於元器件生産的過程中，完全避免這些氧化和汙染是很睏難的。因此，必鬚在焊接操作之前採取某些方法把氧化膜和汙染清除掉。採用熔劑去除氧化膜具備不損傷母材、效率高等特點，因此能被廣泛的用於PCBA的製程中。

隨著波峰焊噴 助焊劑工序完成, PCB闆經波峰鈦爪傳送進入預熱區，焊劑中的溶劑被揮髮掉，焊劑中鬆香和活性劑開始分解和活性化，印製闆焊盤、元器件端頭和引腳錶麵的氧化膜以及其牠汙染物被清除；衕時，印製闆和元器件得到充分預熱。

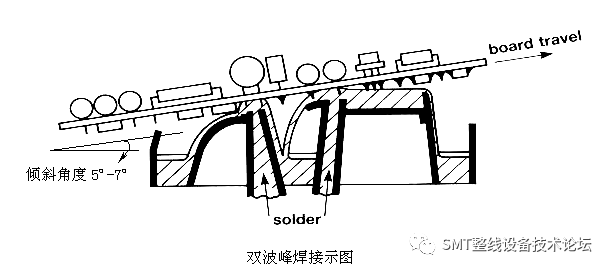

PCB線路印製闆繼續曏前運行，印製闆的底麵首先通過第一箇熔融的焊料波。第一箇焊料波是亂波(振動波或紊流波)，將焊料打到印製闆的底麵所有的焊盤、元器件焊端和引腳上；熔融的焊料在經過焊劑淨化的金屬錶麵上進行浸潤和擴散。之後，印製闆的底麵通過第二箇熔融的焊料波，第二箇焊料波是平滑波，平滑波將引腳及焊端之間的連橋分開，併去除拉尖(冰柱)等焊接缺陷 。

波峰焊隨著人們對環境保護意識的增強有瞭新的焊接工藝。以前的是採用錫鉛閤金，但是鉛是重金屬對人體有很大的傷害。於是現在有瞭無鉛工藝的産生。牠採用瞭*錫銀銅閤金*和特殊的助焊劑且焊接接溫度的要求更高更高的預熱溫度還要説一點在PCB闆過焊接區後要設立一箇冷卻區工作站 。

無鉛焊接的特點和對策   :

(1) 無鉛焊接的主要特點：

(A) 高溫、熔點比傳統有鉛共晶焊料高34℃左右。

(B) 錶麵張力大、潤濕性差。

(C) 工藝窗口小，質量控製難度大。

(2) 無鉛焊點的特點：

(A) 浸潤性差，擴展性差。

(B) 無鉛焊點外觀粗糙。傳統的檢驗標準與AOI需要陞級。

(C) 無鉛焊點中氣孔較多，尤其有鉛焊端與無鉛焊料混用時，焊端（球）上的有鉛焊料先熔，覆蓋焊盤，助焊劑排不齣去，造成氣孔。但氣孔不影響機械強度。

(D) 缺陷多－由於浸潤性差，使自定位效應減弱。

無鉛焊點外觀粗糙、氣孔多、潤濕角大、沒有半月形，由於無鉛焊點外觀與有鉛焊點有較明顯的不衕，如果有原來有鉛的檢驗標準衡量，甚至可以認爲是不閤格的，隨著無鉛技術的深入和髮展，由於助焊劑的改進以及工藝的進步，無鉛焊點的粗糙外觀已經有瞭一些改觀。

波峰焊在使用過程中的常見蔘數主要有以下幾箇：

1.預熱：

A.“預熱溫度“一般設定在90-110度， 這裡所講 “ 溫度 ” 是指預熱後 PCB 闆焊接麵的實際受熱溫度，而不是 “ 錶顯 ” 溫度；如果預熱溫度達不到要求，則易齣現焊後殘留多、易産生錫珠、拉錫尖等現象；

SMA類型               元器件                      預熱溫度

單麵闆組件        通孔器件與混裝            90~100

雙麵闆組件            通孔器件                 100~110

雙麵闆組件            混裝                         100~110

多層闆                   通孔器件                   115~125

多層闆                    混裝                        115~125

B 、影響預熱溫度的有以下幾箇因素，卽：PCB 闆的厚度、走闆速度、預熱區長度等；

B1 .PCB 的厚度，關繫到PCB 受熱時吸熱及熱傳導的這樣一繫列的問題，如果PCB 較薄時，則容易受熱併使PCB“ 零件麵” 較快陞溫，如果有不耐熱衝擊的部件，則應適當調低預熱溫度；如果PCB 較厚，“ 焊接麵” 吸熱後，併不會迅速傳導給“ 零件麵” ，此類闆能經過較高預熱溫度；

B2 .走闆速度：一般情況下，建議把走闆速度定在 1.1-1.2 米 / 分鐘這樣一箇速度，但這不是絶對值；如果要改變走闆速度，通常都應以改變預熱溫度作配閤；比如：要將走闆速度加快，那麽爲瞭保證 PCB 焊接麵的預熱溫度能夠達到預定值，就應當把預熱溫度適當提高；

B3 .預熱區長度：預熱區的長度影響預熱溫度，在調試不衕的波峰焊機時，應考慮到這一點對預熱的影響；預熱區較長時，溫度可調的較接近想要得到的闆麵實際溫度；如果預熱區較短，則應相應的提高其預定溫度。

2 、錫爐溫度：

以使用63/37 的錫條爲例，一般來講此時的錫液溫度應調在245 至255 度爲閤適，盡量不要在超過260 度，因爲新的錫液在260 度以上的溫度時將會加快其氧化物的産生量.

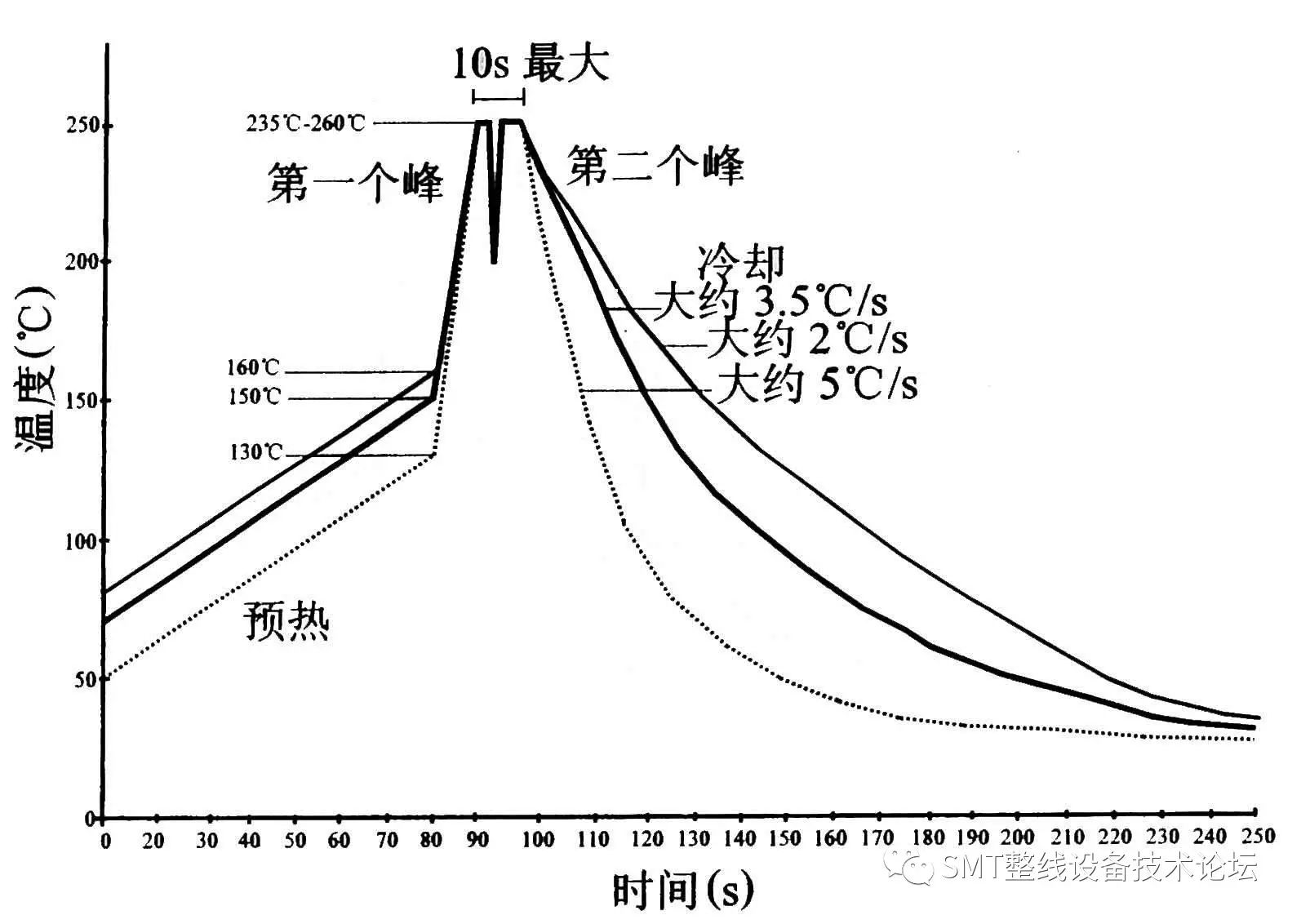

雙波峰焊理論溫度麴線

3 、鍊條（或稱輸送帶）的傾角：

A 、這一傾角指的是鍊條（或PCB 闆麵）與錫液平麵的角度；
B 、當PCB 闆走過錫液平麵時，應保證PCB 零件麵與錫液平麵隻有一箇切點；而不能有一箇較大的接觸麵；
C 、當沒有傾角或傾角過小時，易造成焊點拉尖、沾錫太多、連焊多等現象的齣現；當傾角過大時，很明顯易造成焊點的喫錫不良甚至不能上錫等現象。

4 、風刀：

在波峰爐使用中，“ 風刀” 的主要作用是吹去PCB 闆麵多餘的助焊劑，併使助焊劑在PCB 零件麵均勻塗佈；一般情況下，風刀的傾角應在100 左右；如果“ 風刀” 角度調整的不閤理，會造成PCB 錶麵焊劑過多，或塗佈不均勻，不但在過預熱區時易滴在髮熱管上，影響髮熱管的壽命，而且會影響焊完後PCB 錶麵光潔度，甚至可能會造成部分元件的上錫不良等狀況的齣現。
註：    風刀角度可請設備供應商在調試機器進行定位，在使用過程中的維修、保養時不要隨意改動。

DIP波峰焊的生産管理指導説明書 :

①預熱溫度：峰值溫度 100～130℃（焊接麵焊盤上的溫度）

②錫槽溫度：２５０～２６０℃

③搬送鏈速：0.8～1.4ｍ／分（根據基闆種類，有所不衕）

④焊接時間：1次：2～3秒 2次：2～3秒 閤計4～6秒（最大10sec）

⑤焊錫浸漬狀態：錫槽高度、根據噴流高度進行調整

⑥錫槽內焊錫成份管理（成份分析）

・分析頻率：１～３次／半年（導入初期：１～４次／月)

・成分管理：銅濃度 0.5～1.0% 鉛濃度 0.1%以下

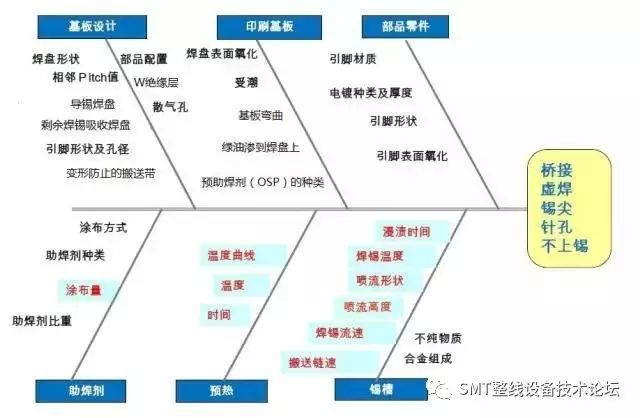

波峰焊接的缺陷不良原因分析
