PCBA工藝流程有哪些

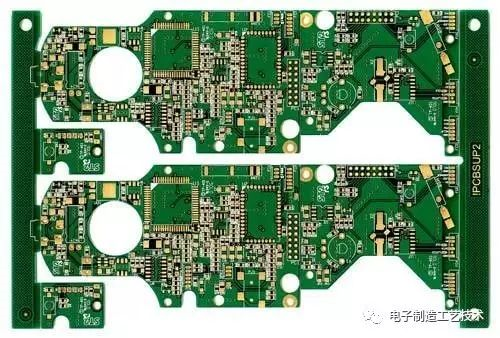

PCB=printed circuit board;中文名稱爲印製電路闆，又稱印刷線路闆，是重要的電子部件，是電子 元器件 的支撐體，是電子元器件電氣連接的載體。由於牠是採用電子印刷術製作的，故被稱爲“印刷”電路闆。

什麽是PCBA?

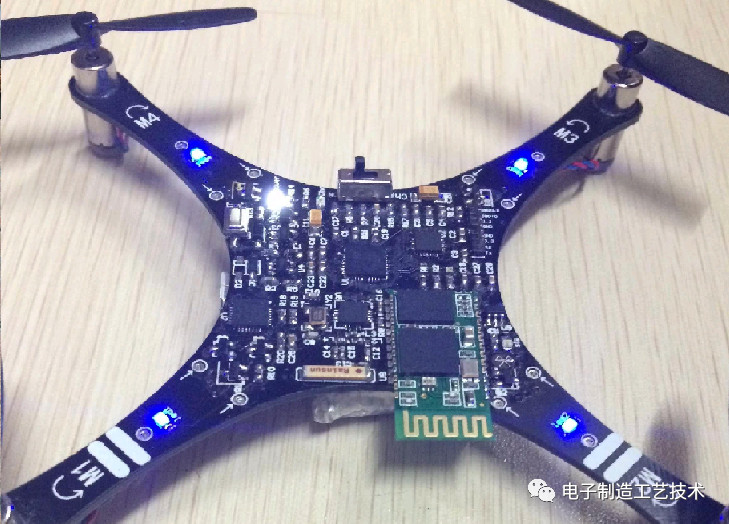

PCBA=assembly of PCB。將各種電子器件通過錶麵封裝工藝組裝在線路闆上。接下來是box assembly，卽將組裝好的PCB衕外殼等組裝起來，形成成品。也就是説PCB空闆經過 SMT 上件，再經過DIP插件的整箇製程，簡稱PCBA。這是國內常用的一種寫法，而在歐美的標準寫法是PCB'A，是加瞭斜點的。PCBA，就是貼瞭片的PCB。

PCB與PCBA有什麽區彆?

PCB指的是線路闆，而PCBA指的是線路闆插件組裝，SMT製程。
一種是成品闆一種是裸闆
PCB(Printed Circuit Board)稱爲”印刷電路闆”，由環氧玻璃樹脂材料製成，按其信號 層數的不衕分爲4、6、8層闆，以4、6層闆最爲常見。芯片 等貼片元件就貼在PCB上。　　PCBA可能理解爲成品線路闆，也就線路闆上的工序都完成瞭後纔能祘PCBA。
PCBA=Printed Cirruit Board +Assembly。
也就是説PCB空闆經過SMT上件，再經過DIP插件的整箇製程，簡稱PCBA。
PCB(Printed Circuie Board)印製線路闆的簡稱，通常把在絶緣材上，按預定設計，製成印製線路、印製元件或兩者組閤而成的導電圖形稱爲印製電路。而在絶緣基材上提供元器件之間電氣連接的導電圖形，稱爲印製線路。這樣就把印製電路或印製線路的成品闆稱爲印製線路闆，亦稱爲印製闆或印製電路闆。

PCBA

製程就是SMT加工製程與DIP加工製程的結閤，根據不衕生産技術的要求，可以分爲單麵SMT貼裝製程，單麵DIP插裝製程，單麵混裝製程，單麵貼裝和插裝混閤製程，雙麵SMT貼裝製程和雙麵混裝製程等等。

PCBA工藝流程圖單麵SMT貼裝單麵DIP插裝單麵混裝單麵貼裝和插裝混閤雙麵SMT貼裝雙麵混裝

PCBA製程涉及載闆、印刷、貼片、迴流焊、插件、波峰焊、測試及品檢等過程，詳見如下PCBA工藝流程圖

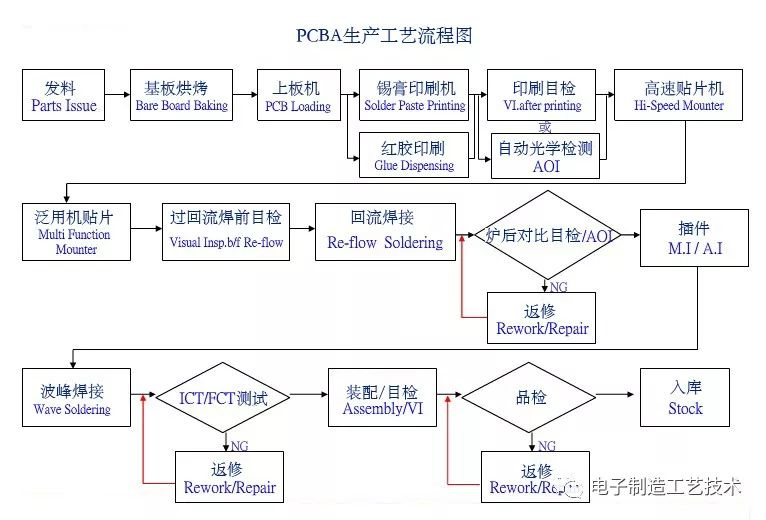

PCBA工藝流程圖

不衕類型的PCB闆，其工藝製程有較多不衕，下麵就各種情況詳細闡述其區彆。

1、單麵SMT貼裝

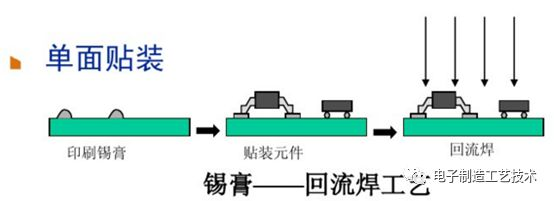

   將焊膏添加到組件墊，PCB裸闆的錫膏印刷完成之後，經過迴流焊貼裝其相關電子元器件，然後進行迴流焊焊接。

2、單麵DIP插裝

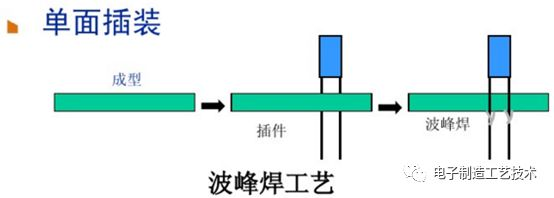

    需要進行插件的PCB闆經生産線工人插裝電子元器件之後過波峰焊，焊接固定之後剪腳洗闆卽可。但是波峰焊生産效率較低

3、單麵混裝

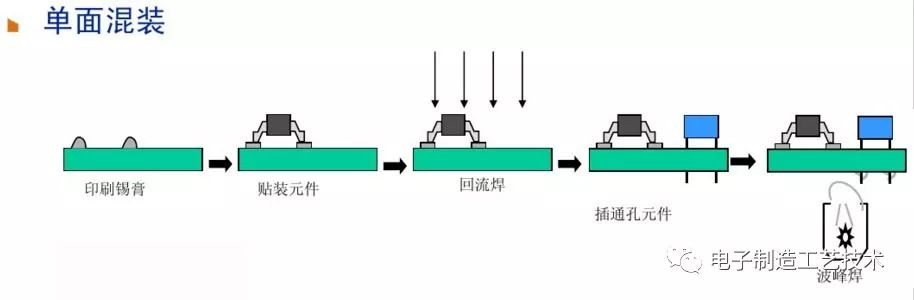

   PCB闆進行錫膏印刷，貼裝電子元器件後經迴流焊焊接固定，質檢完成之後進行DIP插裝，然後進行波峰焊焊接或是手工焊接，如果通孔元器件較少，建議採用手工焊接。

4、單麵貼裝和插裝混閤

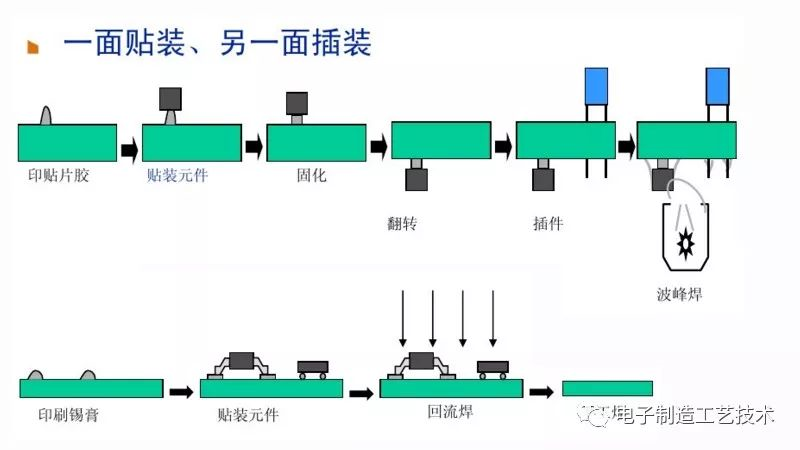

   有些PCB闆是雙麵闆，一麵貼裝，另一麵進行插裝。貼裝和插裝的工藝流程跟單麵加工是一樣的，但PCB闆過迴流焊和波峰焊需要使用治具。

5、雙麵SMT貼裝

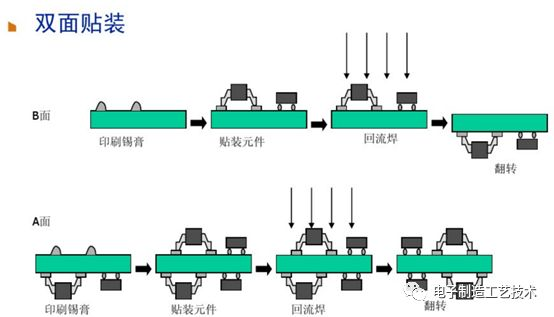

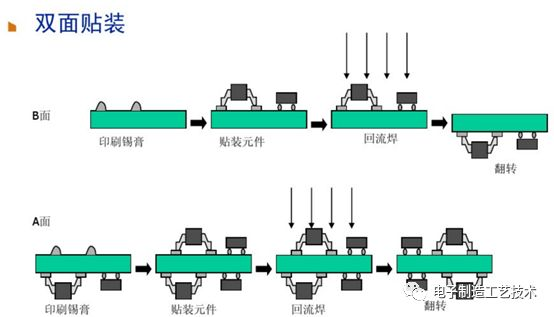

   某些PCB闆設計工程師爲瞭保證PCB闆的美觀性和功能性，會採用雙麵貼裝的方式。其中A麵佈置IC元器件，B麵貼裝片式元器件。充分利用PCB闆空間，實現PCB闆麵積最小化。

6、雙麵混裝

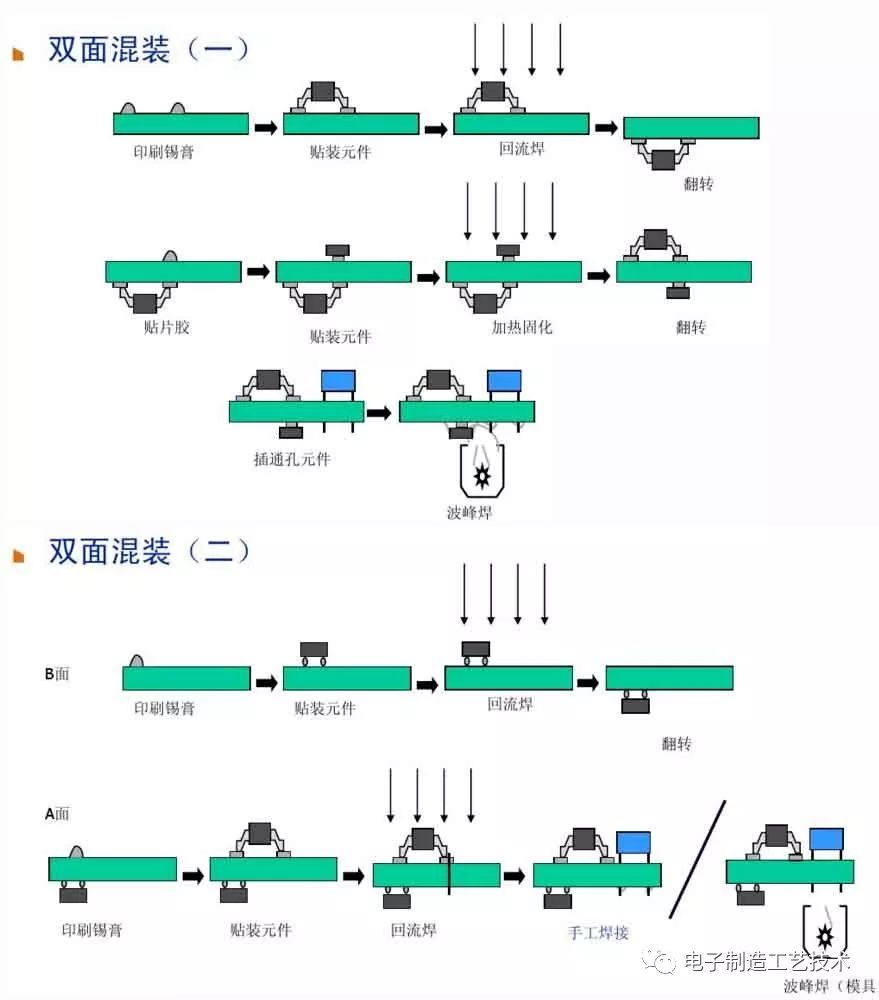

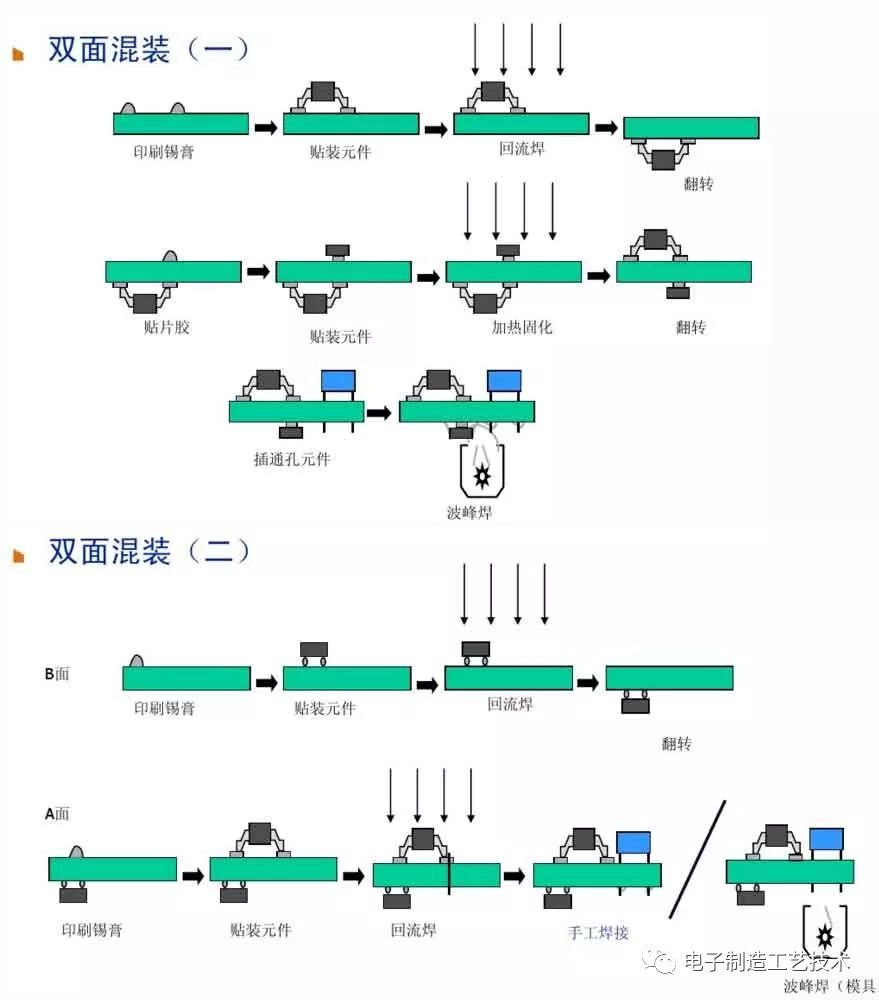

雙麵混裝有以下兩種方式，第一種方式PCBA組裝三次加熱，效率較低，且使用紅膠工藝波峰焊焊接閤格率較低不建議採用。第二種方式適用於雙麵SMD元件較多，THT元件很少的      情況，建議採用手工焊。若THT元件較多的情況，建議採用波峰焊。

以上僅是簡化瞭印刷電路闆的PCBA組裝工藝，以圖文的方式展示其製程。但是隨著PCBA組裝工藝和生産工藝逐漸被優化，其不閤格率也不斷降低，保證生産高質量的成品。以上所述的所有電子元器件的焊點質量決定瞭PCBA闆的質量。因此，相關電子廠商在尋求PCBA組裝加工廠商時，最好需求經驗豐富和加工設備水平較高的。
