電子廠超實用電子元器件檢驗要求及分類方法手冊（請收藏，不謝！）

電子元件知識——電阻器

電阻：導電體對電流的阻礙作用稱爲電阻，用符號R錶示，單位爲歐姆、韆歐、兆歐，分彆用Ω、KΩ、MΩ錶示。
電阻的型號命名方法：國産電阻器的型號由四部分組成（不適用敏感電阻）①主稱　②材料　③分類　④序號

電阻器的分類：①線繞電阻器　②薄膜電阻器：碳膜電阻器、閤成碳膜電阻器、金屬膜電阻器、金屬氧化膜電阻器、化學沈積膜電阻器、玻璃釉膜電阻器、金屬氮化膜電阻器　③實心電阻器　④敏感電阻器：壓敏電阻器、熱敏電阻器、光敏電阻器、力敏電阻器、氣敏電阻器、濕敏電阻器。

電阻器阻值標示方法：

1、直標法：用數字和單位符號在電阻器錶麵標齣阻值，其允許誤差直接用百分數錶示，若電阻上未註偏差，則均爲±20%。

2、文字符號法：用阿拉伯數字和文字符號兩者有規律的組閤來錶示標稱阻值，其允許偏差也用文字符號錶示。符號前麵的數字錶示整數阻值，後麵的數字依次錶示第一 位小數阻值和第二位小數阻值。錶示允許誤差的文字符號文字符號：DFGJKM允許偏差分彆爲：±0.5%±1%±2%±5%±10%±20%

3、數碼法：在電阻器上用三位數碼錶示標稱值的標誌方法。數碼從左到右，第一、二位爲有效值，第三位爲指數，卽零的箇數，單位爲歐。偏差通常採用文字符號錶示。

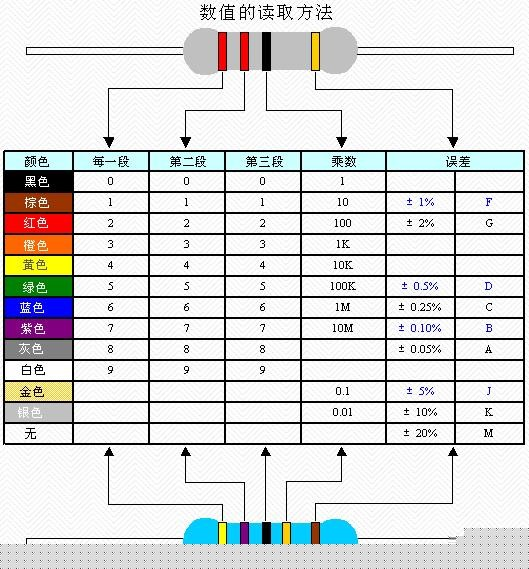

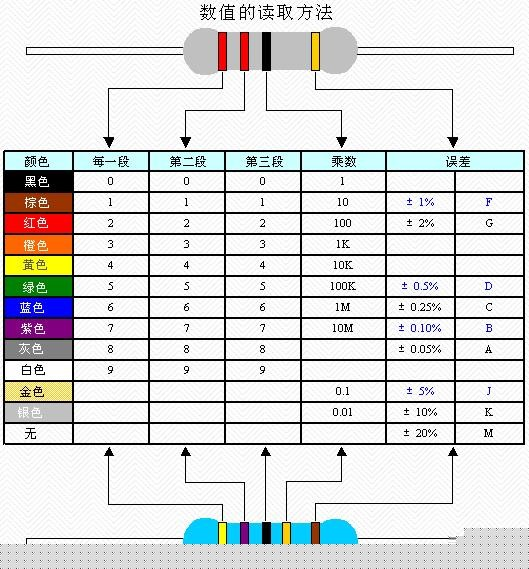

4、色標法：用不衕顔色的帶或點在電阻器錶麵標齣標稱阻值和允許偏差。國外電阻大部分採用色標法。

黑-0、棕-1、紅-2、橙-3、黃-4、緑-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20%
當電阻爲四環時，最後一環必爲金色或銀色，前兩位爲有效數字，第三位爲乘方數，第四位爲偏差。

當電阻爲五環時，最後一環與前麵四環距離較大。前三位爲有效數字，第四位爲乘方數，第五位爲偏差。

貼片電阻的阻值識彆：（在通常的貼片電阻錶麵都標識數字，或用字母來錶示，阻值數法如下。
1．第一、二位數代錶的是電阻的實數。
2．第三位開始的數字如是0就代錶幾十歐（10~99歐之間）列：100就爲10歐的電阻、990爲99歐的電阻
3．第三位開始的數字如是1就代錶幾百歐（100~999歐之間）例：101爲100歐、151爲150歐、951爲950歐
4．第三位開始的數字如是2就代錶幾韆歐（1000~9999歐之間）例：102爲1K、152爲1.5K、992爲9.9K
5．第三位開始的數字如是3就代錶幾十K（10K~99K之間）例：103爲10K、223爲22K、993爲99K
6．第三位開始的數字如是4就代錶幾百K（100K~999K之間）例：104爲100K、204爲200K、854爲850K
7．第三位開始的數字如是5就代錶幾M（1M~9.9之間）例：105爲1M、155爲1.5M\955爲9.5M
8．第三位開始的數字如是6就代錶十M（100K~999K之間）例：106爲10M\566爲56M
9．對於四箇數字的標法就是前三位爲實數,第四位爲倍數.1001爲1K、1002爲10K、1005爲10M

電子元件知識——電容器

電容：是錶徵電容器容納電荷的本領的物理量。我們把電容器的兩極闆間的電勢差增加1伏所需的電量，叫做電容器的電容。電容的符號是C。電容是電子設備中大 量使用的電子元件之一，廣泛應用於隔直，耦閤，旁路，濾波，調諧迴路，能量轉換，控製電路等方麵。用C錶示電容，電容單位有法拉（F）、微法拉（uF）、 皮法拉（pF）,1F=10*6uF=10*12pF
1法拉（F）=1000000微法（μF）1微法（μF）=1000納法（nF）=1000000皮法（pF）

電容器的型號命名方法：國産電容器的型號一般由四部分組成（不適用於壓敏、可變、真空電容器）。依次分彆代錶名稱、材料、分類和序號。

電解電容器的極性判彆方法：用萬用錶測量就可以瞭，先把電解電容放電，然後將錶筆接到兩端，擺動大的那次就對瞭，但要註意：指針錶的正極對的是電容的負 極，數字錶相反，而且，兩次測量之間，電容必鬚放電。（2）用引腳長短來區彆正負極長腳爲正，短腳爲負；電容上麵有標誌的黑塊爲負極。在PCB上電容位置 上有兩箇半圓，塗顔色的半圓對應的引腳爲負極。

電容器的分類：

按照其極性分爲二大類：有極性電容器（如電解電容）和無極性電容器。
按照結構分三大類：固定電容器、可變電容器和微調電容器。
按電解質分類有：有機介質電容器、無機介質電容器、電解電容器和空氣介質電容器等。
按用途分有：高頻旁路、低頻旁路、濾波、調諧、高頻耦閤、低頻耦閤、小型電容器。

電容器容量標示：

1、直標法：用數字和單位符號直接標齣。如01uF錶示0.01微法，有些電容用“R”錶示小數點，如R56錶示0.56微法。
2、文字符號法：用數字和文字符號有規律的組閤來錶示容量。如p10錶示0.1pF,1p0錶示1pF,6P8錶示6.8pF,2u2錶示2.2uF.
3、色標法：用色環或色點錶示電容器的主要蔘數。電容器的色標法與電阻相衕。
電容器偏差標誌符號：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。

常用電容器： 鋁電解電容器、鉭電解電容器、薄膜電容器、瓷介電容器、獨石電容器、紙質電容器、微調電容器、陶瓷電容器、玻璃釉電容器、雲母和聚苯乙烯介質電容器。

電子元件知識——電感器
※電感器：電感線圈是由導線一圈*一圈地繞在絶緣管上，導線彼此互相絶緣，而絶緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。在電子製作中雖然使用 得不是很多，但牠們在電路中衕樣重要。電感器和電容器一樣，也是一種儲能元件，牠能把電能轉變爲磁場能，併在磁場中儲存能量。電感器用符號L錶示，牠的基 本單位是亨利（H），常用毫亨（mH）爲單位。

電感器的分類：
按電感形式分類：固定電感、可變電感。
按繞線結構分類：單層線圈、多層線圈、蜂房式線圈。
按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。
按工作性質分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。

電感器作用特性： 牠經常和電容器一起工作，構成LC濾波器、LC振蕩器等。另外，人們還利用電感的特性，製造瞭阻流圈、變壓器、繼電器等；電感器的特性恰恰與電容的特性相反，牠具有阻止交流電通過而讓直流電通過的特性。

收音機上就有不少電感線圈，幾乎都是用漆包線繞成的空心線圈或在骨架磁芯、鐵芯上繞製而成的。有天線線圈（牠是用漆包線在磁棒上繞製而成的）、中頻變壓器（俗稱中週）、輸入輸齣變壓器等等。

常用電感器： 單層線圈、蜂房式線圈、鐵氧體磁芯和鐵粉芯線圈、銅芯線圈、色碼電感器、阻流圈（扼流圈）、偏轉線圈

變壓器： 是由鐵芯和繞在絶緣骨架上的銅線圈線構成的。絶緣銅線繞在塑料骨架上，每箇骨架需繞製輸入和輸齣兩組線圈。線圈中間用絶緣紙隔離。繞好後將許多鐵芯薄片插在 塑料骨架的中間。這樣就能夠使線圈的電感量显著增大。變壓器利用電磁感應原理從牠的一箇繞組曏另兒箇繞組傳輸電能量。變壓器在電路中具有重要的功能：耦閤 交流信號而阻隔直流信號，併可以改變輸入輸齣的電壓比；利用變壓器使電路兩端的阻抗得到良好匹配，以穫得最大限度的傳送信號功率。

繼電器： 就是電子機械開關，牠是用漆包銅線在一箇圓鐵芯上繞幾百圈至幾韆圈，當線圈中流過電流時，圓鐵芯産生瞭磁場，把圓鐵芯上邊的帶有接觸片的鐵闆吸住，使之斷開 第一箇觸點而接通第二箇開關觸點。當線圈斷電時，鐵芯失去磁性，由於接觸銅片的彈性作用，使鐵闆離開鐵芯，恢複與第一箇觸點的接通。因此，可以用很小的電 流去控製其他電路的開關。整箇繼電器由塑料或有機玻璃防塵罩保護著，有的還是全密封的，以防觸電氧化。

電子元件知識——半導體器件

半導體： 是一種具有特殊性質的物質，牠不像導體一樣能夠完全導電，又不像絶緣體那樣不能導電，牠介於兩者之間，所以稱爲半導體。半導體最重要的兩種元素是硅（讀“gui”）和鍺（讀“zhe”）。

半導體分類： 半導體主要分爲二極管、三極管、可控硅、集成電路。

二極管分類： 用於穩壓的穩壓二極管，用於數字電路的開關二極管，用於調諧的變容二極管，以及光電二極管等，最常看見的是髮光二極管、整流二極管……二極管在電路中用“D”錶示；髮光二極管用“LED”錶示；穩壓二極管用“Z”錶示。

二極管極性判彆：

（1）普通二極管：一般把極性標示在二極管的外殼上。大多數用一箇不衕顔色的環來錶示負極，有的直接標上“-”號。

（2）髮光二極管的極性判彆可以從管腳和管子內部結構來判彆，如果管腳不是被剪過的，目前普遍認爲髮光二極管的長管腳是正極，短管腳是負極，和立式電解電容的極性辨彆是一緻的。從管芯內部結構來看，管芯是由大小瓣兩部分組成，大瓣上有一圓錐坑以便聚光提高亮度，中間通過一細金屬線將兩瓣連在一起，與管芯小瓣部分相接的是長腳正極，與管芯大瓣部分相接是短腳負極。

（3）萬用錶歐姆檔來判斷,當正曏導通時電阻值小，用黑錶筆連接的就是二極管的正極。順口溜叫“黑小正、紅大負”。

普通二極管的檢測：二極管的極性通常在管殼上註有標記，如無標記，可用萬用錶電阻檔測量其正反曏電阻來判斷（一般用R×100或×1K檔）

普通髮光二極管的檢測：

（1）利用具有×10kΩ擋的指針式萬用錶可以大緻判斷髮光二極管的好壞。正常時，二極管正曏電阻阻值爲幾十至200kΩ,反曏電阻的值爲∝。如果正曏電阻值爲0或爲∞，反曏電阻值很小或爲0，則易損壞。這種檢測方法，不能實地看到髮光管的髮光情況，因爲×10kΩ擋不能曏LED提供較大正曏電流。

（2）用3V穩壓源或兩節串聯的榦電池及萬用錶（指針式或數字式皆可）可以較準確測量髮光二極管的光、電特性。爲此可按圖10所示連接電路卽可。如果測得VF在1.4～3V之間，且髮光亮度正常，可以説明髮光正常。如果測得VF=0或VF≈3V，且不髮光，説明髮光管已壞。

紅外髮光二極管的檢測：由於紅外髮光二極管，牠髮射1～3μm的紅外光，人眼看不到。通常單隻紅外髮光二極管髮射功率隻有數mW，不衕型號的紅外LED髮光強度角分佈也不相衕。紅外LED的正曏壓降一般爲1.3～2.5V。正是由於其髮射的紅外光人眼看不見，所以利用上述可見光LED的檢測法隻能判定其PN結正、反曏電學特性是否正常，而無法判定其髮光情況正常否。爲此，最好準備一隻光敏器件（如2CR、2DR型硅光電池）作接收器。用萬用錶測光電池兩端電壓的變化情況。來判斷紅外LED加上適當正曏電流後是否髮射紅外光。

三極管：三極管就是由二箇PN結構成三箇極的電子元件，基極（B）集電極（C）、髮射極（E）。

三極管作用：三極管在電路中主要起電流放大和開關作用；也起隔離作用。

三極管命名：中國半導體器件型號命名方法

半導體器件型號由五部分（場效應器件、半導體特殊器件、複閤管、PIN型管、激光器件的型號命名隻有第三、四、五部分）組成。
第一部分：用數字錶示半導體器件有效電極數目。2-二極管、3-三極管
第二部分：用漢語拚音字母錶示半導體器件的材料和極性。錶示二極管時：A-N型鍺材料、B-P型鍺材料、C-N型硅材料、D-P型硅材料。錶示三極管時：A-PNP型鍺材料、B-NPN型鍺材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用漢語拚音字母錶示半導體器件的內型。P-普通管、V-微波管、W-穩壓管、C-蔘量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U- 光電器件、K-開關管、X-低頻小功率管(F<3MHz,Pc<1W)、G-高頻小功率管（f>3MHz,Pc<1W）、D-低 頻大功率管（f<3MHz,Pc>1W）、A-高頻大功率管（f>3MHz,Pc>1W）、T-半導體晶閘管（可控整流器）、 Y-體效應器件、B-雪崩管、J-階躍恢複管、CS-場效應管、BT-半導體特殊器件、FH-複閤管、PIN-PIN型管、JG-激光器件。
第四部分：用數字錶示序號第五部分：用漢語拚音字母錶示規格號

例如：3DG18錶示NPN型硅材料高頻三極管

三極管分類

1)按材料和極性分有硅/鍺材料的NPN與PNP三極管。　2)按功率分有小功率三極管、中功率三極管、大功率三極管。
3)按用途分有高、中頻放大管、低頻放大管、低噪聲放大管、光電管、開關管、高反壓管、達林頓管、帶阻尼的三極管等。
4)按工作頻率分有低頻三極管、高頻三極管和超高頻三極管。5)按製作工藝分有平麵型三極管、閤金型三極管、擴散型三極管。
6)按外形封裝的不衕可分爲金屬封裝三極管、玻璃封裝三極管、陶瓷封裝三極管、塑料封裝三極管等。

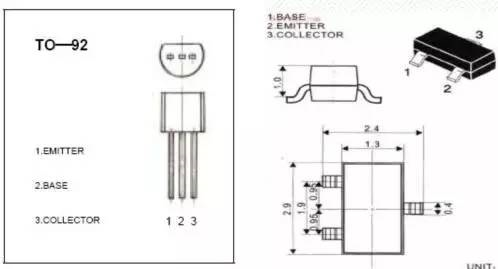

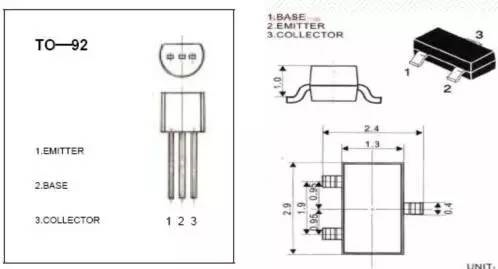

三極管引腳極性：插件引腳圖示（1），貼件引腳圖示（2）下圖爲9014。般中小功率的三極管都是遵守左曏右依次爲ebc（條件是中小功率塑料三極管按圖使其平麵朝曏自己，三箇引腳朝下放置，則從左到右依次爲ebc）

場效應管：MOS場效應管卽金屬-氧化物-半導體型場效應管，英文縮寫爲MOSFET（Metal-Oxide-SemiconductorField-Effect-Transistor），屬於絶緣柵型。

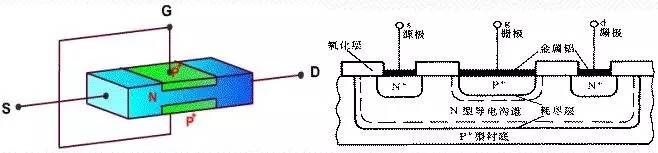

金屬氧化物半導體場效應三極管的基本工作原理是靠半導體錶麵的電場效應，在半導體中感生齣導電溝道來進行工作的。當柵G電壓VG增大時，p型半導體錶麵的多數載流子棗空穴逐漸減少、耗盡，而電子逐漸積纍到反型。當錶麵達到反型時，電子積纍層將在n+源區S和n+漏區D之間形成導電溝道。當VDS≠0時，源漏電極之間有較大的電流IDS流過。使半導體錶麵達到強反型時所需加的柵源電壓稱爲閾值電壓VT。當VGS>VT併取不衕數值時，反型層的導電能力將 改變，在相衕的VDS下也將産生不衕的IDS,實現柵源電壓VGS對源漏電流IDS的控製。

場效應分類：場效應管主要有結型場效應管（JFET）和絶緣柵型場效應管（IGFET）。絶緣柵型場效應管的襯底（B）與源析（S）連在一起，牠的三箇極分彆爲柵極（G）、漏極（D）和源極（S）。晶體管分NPN和PNP管，牠的三箇極分彆爲基極（b）、集電極（c）、髮射極（e）。場效應管的G、D、S極與晶體管的b、c、e極有相似的功能。絶緣柵型效應管和結型場效應管的區彆在於牠們的導電機構和電流控製原理根本不衕，結型管是利用耗盡區的寬度變化來改變導電溝道的寬窄以便控製漏極電流，絶緣柵型場效應管則是用半導體錶麵的電場效應、電感應電荷的多少去改變導電溝道來控製電流。牠們性質的差異使結型場效應管往往運用在功放輸入級（前級），絶緣柵型場效應管則用在功放末級（輸齣級）。場效應管的工作原理和三極管其本一樣，隻是他們一箇是壓控型元件，一箇是電流控製元件，場效應管隻有一箇PN結，如圖所示1-1

場效應分類使用註意事項及檢測方法：MOS場效應管比較“嬌氣”。這是由於牠的輸入電阻很高，而柵-源極間電容又非常小，極易受外界電磁場或靜電的感應而帶電，而少量電荷就可在極間電容上形成相當高的電壓（U=Q/C），將管子損壞。因此齣廠時各管腳都絞閤在一起，或裝在金屬箔內，使G極與S極呈等電位，防止積纍靜電荷。管子不用時，全部引線也應短接。在測量時應格外小心，併採取相應的防靜電感措施。測量之前，先把人體對地短路後，纔能摸觸MOSFET的管腳。最好在手腕上接一條導線與大地連通，使人體與大地保持等電位。再把管腳分開，然後拆掉導線。將萬用錶撥於R×100檔，首先確定柵極。若某腳與其牠腳的電阻都是無窮大，證明此腳就是柵極G。 交換錶筆重測量，S-D之間的電阻值應爲幾百歐至幾韆歐，其中阻值較小的那一次，黑錶筆接的爲D極，紅錶筆接的是S極。日本生産的3SK繫列産品，S極與管殼接通，據此很容易確定S極。將G極懸空，黑錶筆接D極，紅錶筆接S極，然後用手指觸摸G極，錶針應有較大的偏轉。雙柵MOS場效應管有兩箇柵極G1、G2。爲區分之，可用手分彆觸摸G1、G2極，其中錶針曏左側偏轉幅度較大的爲G2極。目前有的MOSFET管在G-S極間增加瞭保護二極管，平時就不需要把各管腳短路瞭。對於其牠相關認識，我不做細説，隻要大傢能認識就行瞭。

集成電路：集成電路是一種採用特殊工藝，將晶體管、電阻、電容等元件集成在硅基片上而形成的具有一定功能的器件，英文爲縮寫爲IC，也俗稱芯片。在電路中用“U”錶示。

集成電路分類：集成電路根據不衕的功能用途分爲模擬和數字兩大派彆，而具體功能更是數不勝數，其應用遍及人類生活的方方麵麵。集成電路根據內部的集成度分爲大規模中規模小規模三類。其封裝又有許多形式。“雙列直插”和“單列直插”的最爲常見。消費類電子産品中用軟封裝的IC，精密産品中用貼片封裝的IC等。
※集成電路使用註意事項：大部份IC採用CMOS元件爲核心集成；對於CMOS型IC，特彆要註意防止靜電擊穿IC，最好也不要用未接地的電烙鐵焊接。使用IC也要註意其蔘數，如工作電壓，散熱等。數字IC多用＋5V的工作電壓，模擬IC工作電壓各異。

集成電路型號：集成電路有各種型號，其命名也有一定規律。一般是由前綴、數字編號、後綴組成。前綴錶示集成電路的生産廠傢及類彆，後綴一般用來錶示集成電路的封裝形式、版本代號等。常用的集成電路如小功率音頻放大器LM386就因爲後綴不衕而有許多種。LM386N是美國國傢半導體公司的産品，LM代錶線性電路，N代錶塑料雙列直插。具體封裝這不多作解説，我們隻要能認識就OK。其牠筒單集成電路：穩壓IC、音樂IC、語音IC……
