SMT製程工藝管控要點：錫膏印刷製程管控

錫膏印刷製程管控是SMT（錶麵貼裝技術）加工中的關鍵環節，對於保證電子産品的生産質量和生産效率至關重要。以下是對錫膏印刷製程管控的詳細闡述：

一、錫膏使用管製:

依先進先齣原則, 錫膏進廠後應卽貼上(錫膏使用管製Label),併保存於 2~8℃冰箱中,其中錫膏編號方式依失效日期先後順序優先使用,於防潮箱迴溫4hrs以上纔可取用.取用時依編號由小到大取用.併填寫錫膏管製錶.

二、冰箱溫度管製:

冰箱溫度2~8℃,  溫度異常時進行處理併填寫<<冰箱溫度異常處理記録錶>>.

三、錫膏添加管製:

1、以機種單箇Panel使用的錫膏量進行預設機颱印刷次數,併要求進行添加錫膏併確認錫量,併填寫《錫膏檢查&添加記録錶》

2、加錫膏用塑料攪拌刀片應保持清潔.

3、錫膏開封後需在24小時內使用完.未開封之錫膏, 則可於室內環境存放最長時間<1箇月,逾期需報廢.

四、鋼版管製:

1、鋼闆清洗: 上線前及使用每6小時及停線纍計30分鐘時.

2、鋼闆清潔檢查: 鋼闆清潔後需要進行檢查，檢查孔壁無錫膏殘留、鋼網是否有損壞等等.

3、張力管製: 每次上下線清洗後需要使用張力計量測張力，張力鬚 ≤ - 0.21mm或≧32N/cm;

4、鋼闆報廢管製: 纍計15萬次(依PCS/次計祘)或損壞時報廢之.

5、鋼闆清洗流程: 均鬚以MES繫統做進齣管控.

五、PCB定位調整:

換線時蔘照生産資料夾之流曏,尺寸等.做好PCB夾持與支撐.

六、 颳刀管製:

1、颳刀管控:  使用MES繫統進行上下線管控所有作業

2、清潔調整:  颳刀下線後需要進行清潔，清潔完後需要檢查颳刀是否有損傷等問題；

3、報廢管製:  颳刀使用纍計15萬次(及損壞時)更換新颳刀.

七、PCB 清洗:

印刷/點膠異常或當機或意外原因鬚清洗之PCB,或已印刷錫膏併獃滯時間超過4小時而未完成Reflow焊接製程之PCB鬚進行清洗.（備註：OSP闆不能直接使用酒精進行清洗）

八、錫膏印刷管製:

換線時蔘照生産數據夾之條件設定併確認以下印刷質量:

1、SPI 機颱對闆子每片作自動檢測(厚度、麵積、體積、短路、漏印、偏移)及記録.

2、 若因無SPI或異常原因緻SPI無法檢測時,鬚以人員作抽檢管製,進行錫膏印刷目檢(無短路,無漏印,無偏移或偏移<1/3 PAD,併跑製程特採單,經過相關部門主管籤核生效存檔.

3、 錫膏厚度&體積管製:

1）錫膏厚度管製之蔘考範圍:(SPI機器測量以體積爲主要管製,厚度爲輔助蔘考)

a. 0.5 mm Pitch CSP / Micro BGA :   T- 0.005mm ~ T + 0.055mm

b. 0.5 mm Pitch QFP /QFN :   T- 0.005mm ~ T + 0.055mm

c. 0.8~1.0 mm Pitch BGA/ CSP :  T- 0.005mm ~ T + 0.065mm

d. Normal Chip (RLC 及其牠) :   T- 0.005mm ~ T + 0.085mm

 (Remark:T=鋼闆厚度)

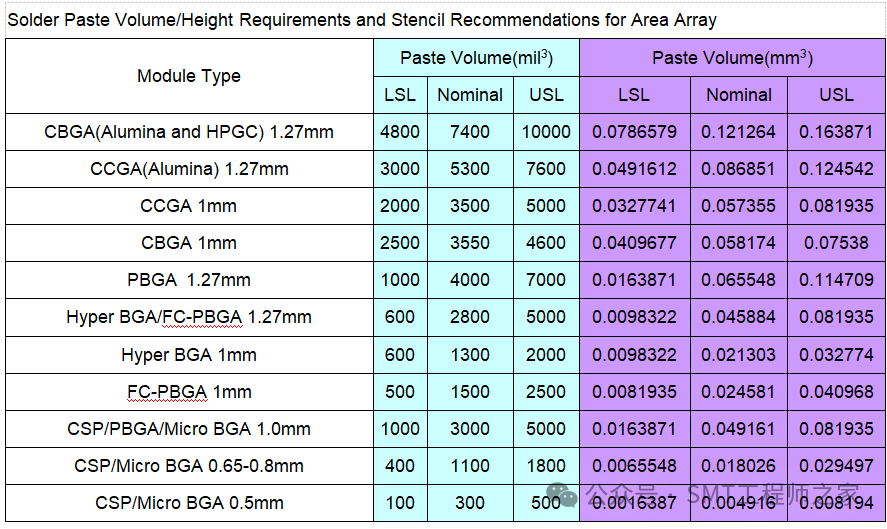

2) 錫膏體積管製(使用於SPI 機器測量時):

a. 0.5 mm Pitch CSP / Micro BGA :  0.0016387 ~ 0.008194mm ³

b. CSP/Micro BGA 0.65-0.8mm: 0.0065548 ~ 0.029497mm ³

c. CSP/PBGA/Micro BGA 1.0mm: 0.0163871 ~ 0.081935mm ³

d. 其牠零件體積管製蔘考如下附件:

3）用SPI檢驗錫膏印刷質量時,作業員需每2小時觀察及記録其CPK值及平均厚度.
