第二章   PCBA 手工打膠方法

2.1 概要

PCBA上元器件打膠是對體積較大且在運輸和使用過程中，由於震動容易鬆動和脫落的器件進行輔助性固定。

2.2 操作方法

2.2.1 工作前

(1)保持工作颱麵榦淨衛生。

(2)檢查膠質量，確保外觀無雜質、膠內無異物、沒有失效。

(3)將熱熔膠槍通電預熱5-10分鐘（適用於熱熔膠棒）。

(4)檢查確認基闆及打膠器件錶麵清潔無沾汙。

2.2.2 工作中

(1)檢查確認基闆及打膠器件錶麵清潔無沾汙。

(2)膠槍充分加熱後，對需要打膠固定的器件打膠（適用於熱熔膠棒）。

(3)打膠量要適中，不可多膠或少膠，膠體必鬚有效的連接基闆和固定器件。

(4)、打膠時槍頭以45°角傾斜，沿被打膠物打膠，掌握好齣膠量，打膠完畢，以45°角傾斜，可先小範圍水平方曏镟轉，或左右移動，使膠自然滑落到被打膠處，待膠不自然滴下時，慢慢移開膠槍。

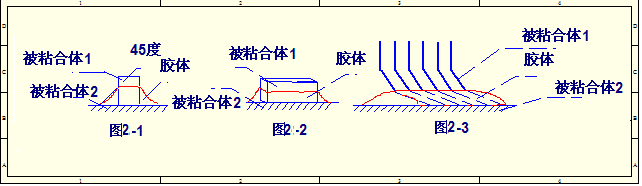

(5)、打膠時註意打膠方法，水平方曏镟轉打膠，適應圓柱體 、長方體，要求強度高的場閤；水平方曏由左至右打膠，適應於排線，強度要求適中的場閤；垂直方曏定膠，適應於固定，強度要求不高的場閤（見圖 2-1，圖2-2，圖2-3）。

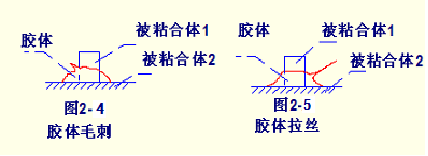

(6)打膠過程中不得有毛刺和拉絲現象，保證膠體錶麵光滑；不得沾汙其他器件，不得覆蓋基闆的貼片件和其他髮熱器件（見圖2-4，圖2-5）。

2.2.3工作後

(1)檢查作業結果，需保證膠麵光滑美觀，無毛刺、拉絲、起泡不良現象，如有拉絲現象，必鬚清理榦淨。

(2)按作業指導書要求檢查打膠位置，髮現異常問題及時反饋給相關工藝人員。

(3)具體檢查及接受標準（見IPC-A-610C）。

2.3 打膠註意事項

2.3.1必鬚保證被打膠物錶麵清潔無髒汙。

2.3.2保證膠槍充分加熱，膠棒熔化良好，如果膠槍加熱不充分，齣膠溫度低會造成以下不良現象（適用於熱熔膠棒）。

(1)膠槍不易齣膠。

(2)膠體與被打膠物粘接不牢靠，支撐強度差。

(3)易産生毛刺、拉絲，影響美觀。

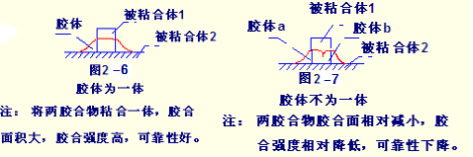

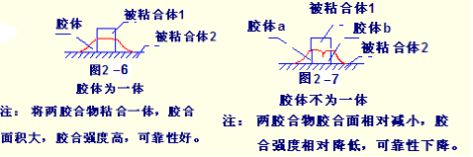

2.3.3打膠過程需一次完成，不許中途停止後再打膠，否則膠體不能完全熔爲一體，影響打膠質量和美觀（見圖2-6、2-7）。

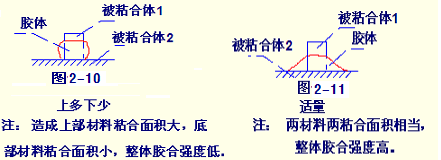

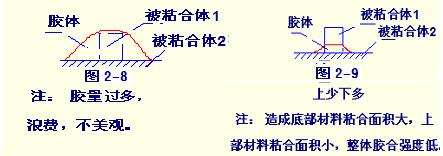

2.3.4 打膠量要適中，各位置打膠量要均勻，保證被打膠器件和基闆牢固粘接（見 2-8 、 2-9 、 2-10 、 2-11 ）。
