焊膏印刷

必需的條件和限製條件

★在2ºC到10ºC的條件下瓶裝焊膏最多可以保存6箇月；

★停留在網闆上的焊膏大於30分鐘以後要重新放到瓶子中攪拌；

★我們在使用新的焊膏以前必鬚要在室溫（+20ºC，45%RH）放置： 尼宏 2小時，賀利氏6小時；

★印刷以後的任何一塊闆子都應在30分鐘內完成迴流焊接；

★錫膏開封以後的使用期限是：尼宏：7天，賀利氏F360：72小時；使用時間從迴溫時間開始祘；

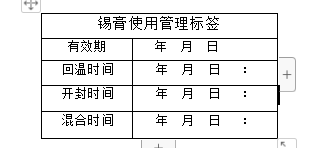

蔘見貼在錫膏瓶上的標籤，標籤如下所示：

  印刷質量  可接受與不可接受的標準

檢查印刷後焊膏的平整度， 檢查時使用 10倍的放大鏡。

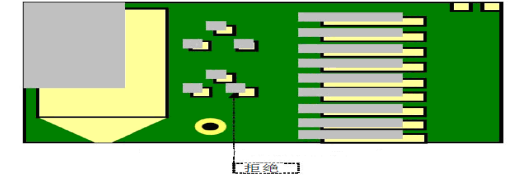

1 不良： 焊膏溢齣焊盤

不可接受：焊膏超過兩箇焊盤的25%就是不可接受的

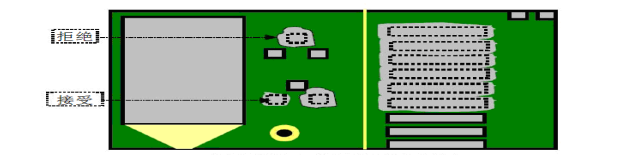

2   不良：印刷偏移

不可接受：如果印刷偏離焊盤超過25%就是不可接受的

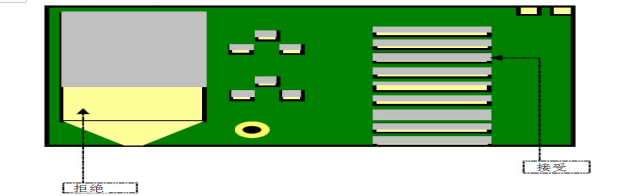

3   不良：少錫

     不可接受：焊盤上印刷的焊膏少於 90%就認爲是不可接受的

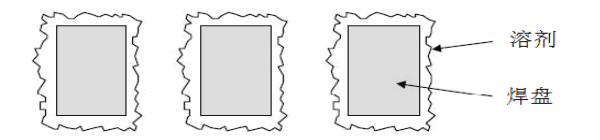

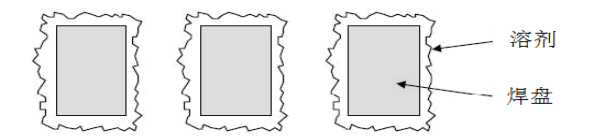

4 缺陷：塌陷

   不可接受：如果印刷的焊膏塌陷後超齣瞭焊盤就認爲是不可接受的

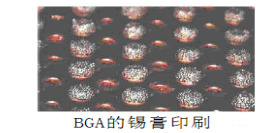

5  缺陷：在BGA元件上

檢查印刷焊錫膏的均勻程度（焊錫膏的量，均勻程度）

  不可接受：與以上衕樣的標準

6   不良處理

如果闆子有缺陷而導緻不可接受，那麽印刷完的闆子可洗闆，清洗後確認闆麵沒有殘留錫膏後可再次印刷。
