smt贴片

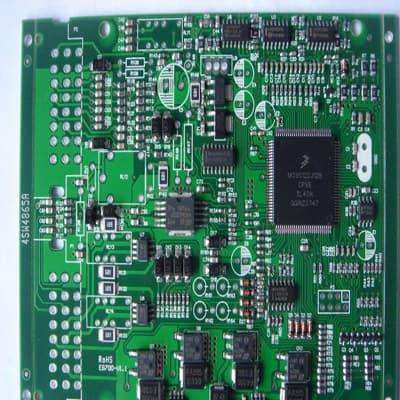

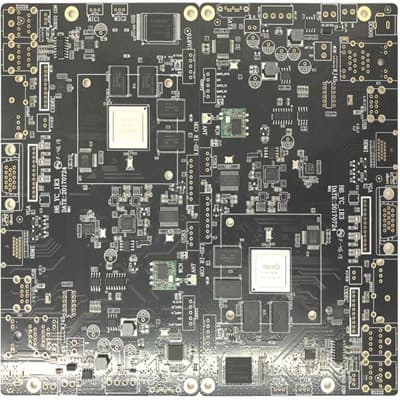

SMT贴片指的是在PCB基础上进行加工的系列工艺流程的简称，PCB(Printed Circuit Board)为印刷电路板。SMT是表面组装技术(表面贴装技术)(Surface Mounted Technology的缩写)，是电子组装行业里最流行的一种技术和工艺。

SMT流程：

SMT基本工艺构成要素包括:丝印(或点胶),贴装(固化),回流焊接,清洗,检测,返修

1、丝印：其作用是将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。所用设备为丝印机(丝网印刷机)，位于SMT生产线的最前端。

2、点胶：它是将胶水滴到PCB板的固定位置上，其主要作用是将元器件固定到PCB板上。所用设备为点胶机，位于SMT生产线的最前端或检测设备的后面。

3、贴装：其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机，位于SMT生产线中丝印机的后面。

4、固化：其作用是将贴片胶融化，从而使表面组装元器件与PCB板牢固粘接在一起。所用设备为固化炉，位于SMT生产线中贴片机的后面。

5、回流焊接：其作用是将焊膏融化，使表面组装元器件与PCB板牢固粘接在一起。所用设备为回流焊炉，位于SMT生产线中贴片机的后面。

6、清洗：其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用设备为清洗机，位置可以不固定，可以在线，也可不在线。

7、检测：其作用是对组装好的PCB板进行焊接质量和装配质量的检测。所用设备有放大镜、显微镜、在线测试仪(ICT)、飞针测试仪、自动光学检测(AOI)、X-RAY检测系统、功能测试仪等。位置根据检测的需要，可以配置在生产线合适的地方。

8、返修：其作用是对检测出现故障的PCB板进行返工。所用工具为烙铁、返修工作站等。配置在生产线中任意位置。

SMT基本工艺：

锡膏印刷--> 零件贴装-->回流焊接-->AOI光学检测--> 维修--> 分板。

电子产品追求小型化，以前使用的穿孔插件元件已无法缩小。 电子产品功能更完整，所采用的集成电路(IC)已无穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件。 产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力 电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。 电子科技革命势在必行，追逐国际潮流。可以想象，在intel、amd等国际cpu、图像处理器件的生产商的生产工艺精进到20几个纳米的情况下，smt 这种表面组装技术和工艺的发展也是不得以而为之的情况。

smt贴片加工的优点：

组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。 可靠性高、抗振能力强。焊点缺陷率低。高频特性好。减少了电磁和射频干扰。易于实现自动化，提高生产效率。降低成本达30%~50%。节省材料、能源、设备、人力、时间等。

正是由于smt贴片加工的工艺流程的复杂，所以出现了很多的smt贴片加工的工厂，专业做smt贴片的加工，在深圳，得益于电子行业的蓬勃发展，smt贴片加工成就了一个行业的繁荣。
