要求和限制条件

1 质量要求

如果元件贴装正确、焊接符合 IPC A 610  E版本3级标准和PRO-3-0928质量规范焊接质量就是可以接受的。

在所有电路板上检查下列项目 :

★元器件贴装精度（是否有偏移、立碑、反白等）

★是否少件

★元器件极性

2 机器贴装的稳定性

      设备稳定性的判断：如果贴装不良元件的比率小于全部贴装元件的 0.1%就认为设备是可以运作的。

2.1 贴装精度

    贴装后用 10倍放大镜检查来确认元器件的管脚与焊盘是否接触良好，确认偏移的尺度在接受标准之内，从而确定设备的贴装精度；

拒绝 :

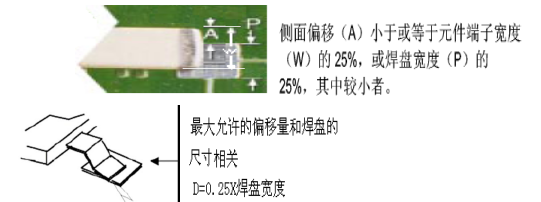

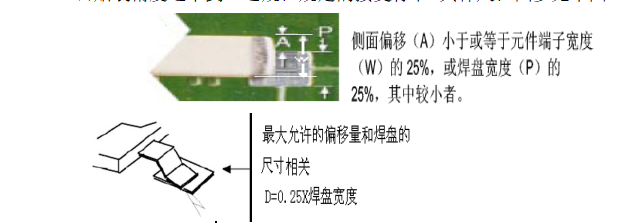

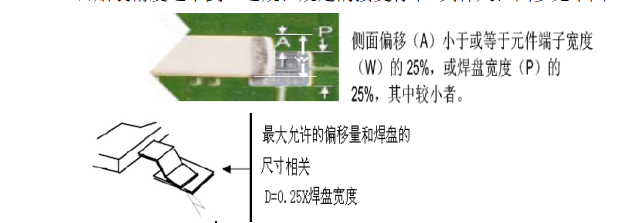

★贴装精度达不到上述规范规定的接受标准 具体尺范围参见下图

★管脚位置达不到上述标准，可能发生短路

★除BGA元件外, 当存在以上现象时都是不良

如果元件和焊盘的链接达不到接受的标准，尽可能的手工修补 (除BGA元件外)。

3 缺件

措施：如果缺件

★检查料带和贴装头 （吸嘴是否堵住、真空是否正常等）

★手工贴装元器件时要使用合适的工具(除BGA元件)并做好静电防护工作。

4 元件极性错误

解决方法 :

检查料带内的元件极性是否和贴装头中的方向一致，检查程序中角度设置是否符合 PCB上元件贴放的角度；

不良：

★元件的极性与设备预设的不一致

★如果贴放不满足接受标准，要重新调整机台参数 (除BGA、脚间距小的元件)

★手工重贴装元器件时做好静电防护（尤其是IC类元件的拿取）。
