电路板维修操作-几大缺陷类型

2022-07-04 10:41:00
青岛smt贴片加工,pcba代加工
原创
1578

线路板维修基本操作

如果板子是已喷漆的,那么第一步就应该首先局部或完全的将漆去掉。

进行该步操作时要小心不要损坏支撑部分,传导部分和元器件, 同时根据漆的品种不同使用相应的溶剂:

Ø CC31使用去漆凝胶进行去除。

Ø APL/FSC使用酒精进行去除。

类型1: SMC 元件和DIP元件的改变或添加

按步骤执行操作,在维修过程的每个环节都用符合生产过程中每个工序的相关规范文件的要求;

类型2:在与SMC元件有(无)联系的条件下安装跳线

这部分导线不涉及电路设计中计划的导线和考虑过的元器件。允许安装的导线数量取决于PCB的复杂程度,但最大允许:4个/平方分米;

安装跳线应注意以下事项:

Ø 与插件元器件连接的导线必须要绕过这些元件的输出。

Ø 导线要尽可能的短。

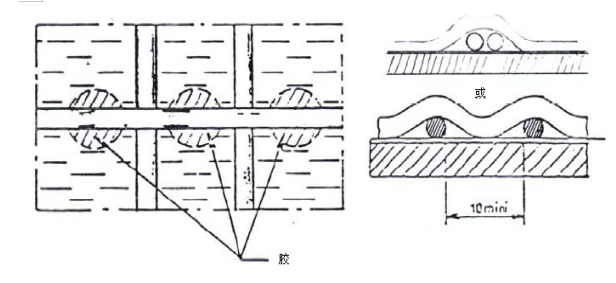

Ø 导线要尽量用胶水固定。

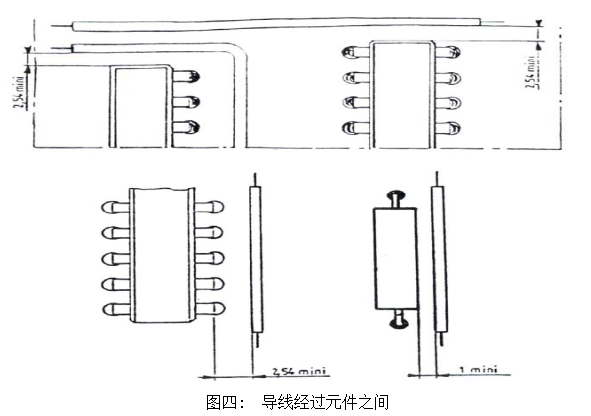

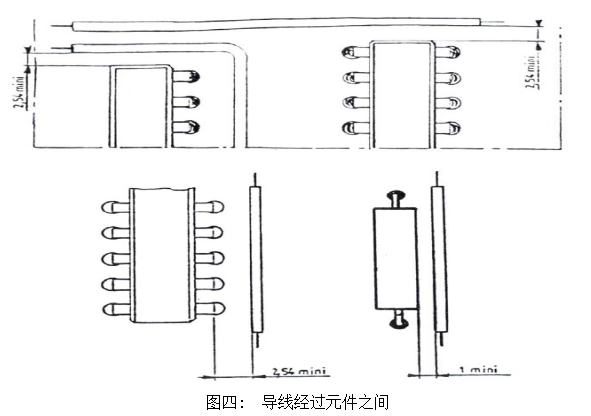

Ø 推荐将导线安装在元器件边上;不能再元件上面和下面。

Ø 当导线安装在板子的边上的时候检查它是否会对现场 测试造成影响。

Ø 导线不能重叠超过两层。

Ø 导线末端要固定在焊点、元器件引脚或金属孔上。

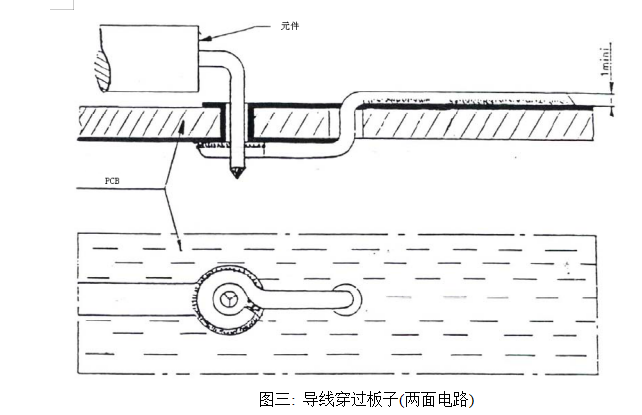

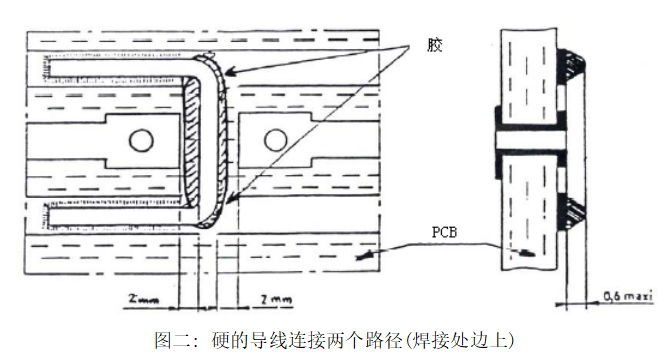

以下图示是缺陷维修的推荐和焊接安全长度:

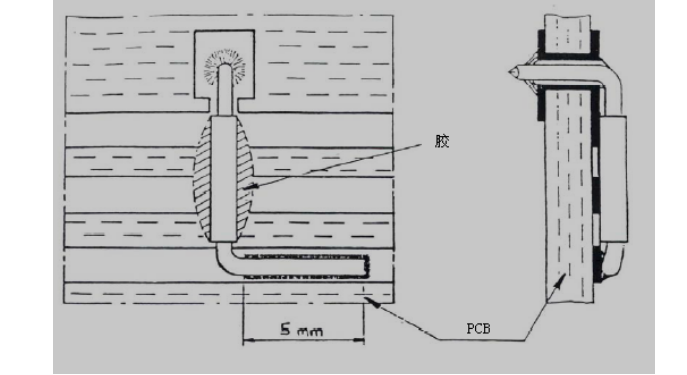

图一:硬的导线连接到一个路径并插到孔中(元件边上)
