SMT贴片加工工艺的具体流程

2021-10-09 08:32:00
admin2
原创
3032
摘要:SMT为表面贴装技术优点是其每一零件之单位面积上都有高的布线密度,并且缩短连接线路,从而提高电气性能。下面来看看SMT贴片加工工艺的具体流程:
SMT为表面贴装技术优点是其每一零件之单位面积上都有高的布线密度,并且缩短连接线路,从而提高电气性能。下面来看看SMT贴片加工工艺的具体流程:
1、丝印:其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。所用设备为丝印机(丝网印刷机),位于SMT生产线的前端。

2、点胶:它是将胶水滴到PCB板的固定位置上,其主要作用是将元器件固定到PCB板上。所用设备为点胶机,位于SMT生产线的前端或检测设备的后面。

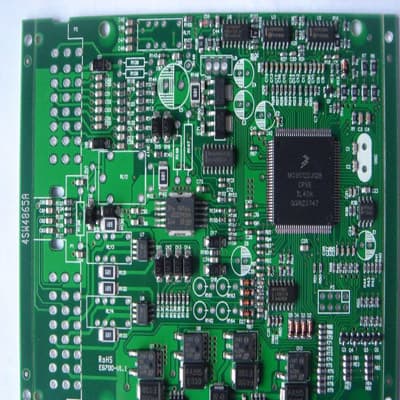

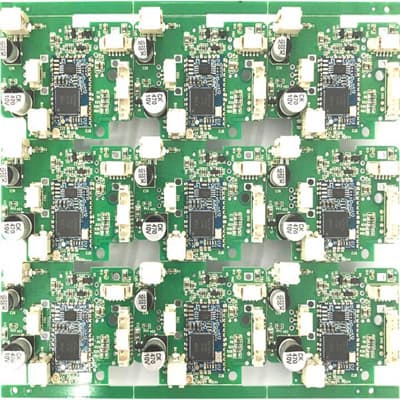

SMT贴片

3、贴装:其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机,位于SMT生产线中丝印机的后面。
4、固化:其作用是将贴片胶融化,从而使表面组装元器件与PCB板牢固粘接在一起。所用设备为固化炉,位于SMT生产线中贴片机的后面。
5、回流焊接:其作用是将焊膏融化,使表面组装元器件与PCB板牢固粘接在一起。所用设备为回流焊炉,位于SMT生产线中贴片机的后面。
6、清洗:其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用设备为清洗机,位置可以不固定,可以在线,也可不在线。

7、检测:其作用是对组装好的PCB板进行焊接质量和装配质量的检测。所用设备有放大镜、显微镜、在线测试仪(ICT)、飞针测试仪、自动光学检测(AOI)、X-RAY检测系统、功能测试仪等。位置根据检测的需要,可以配置在生产线合适的地方。

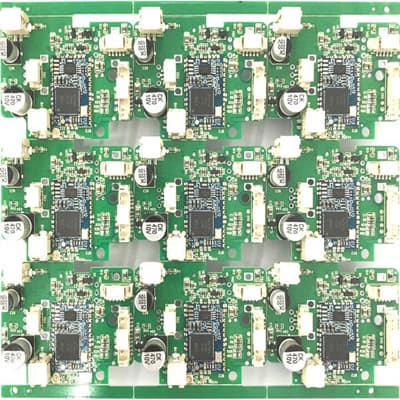

SMT贴片

8、返修:其作用是对检测出现故障的PCB板进行返工。所用工具为烙铁、返修工作站等。配置在生产线中任意位置。

9、目检:是人工检查的着重项目,PCBA的版本是否为更改后的版本;客户是否要求元器件使用代用料或厂牌、牌子的元器件;IC、钽电容、铝电容、开关等有方向的元器件方向是否正确;焊接后的缺陷:短路、开路、假件、假焊。

10、包装:将检测合格的产品,进行隔开包装。一般采用的包装材料为防静电气泡袋、静电棉、吸塑盘。包装方式主要有两种,一是用防静电气泡袋或静电棉成卷状,隔开包装,是目前是常用的包装方式;二是按照PCBA的尺寸定做吸塑盘。放在吸塑盘中摆开包装,主要对针较敏感、有易损贴片元件的PCBA板。
