高频PCB设计的实用技巧总结

PCB设计的目标是更小、更快和成本更低。而由于互连点是电路链上最为薄弱的环节，在RF设计中，互连点处的电磁性质是工程设计面临的主要问题，要考察每个互连点并解决存在的问题。电路板系统的互连包括芯片到电路板、PCB板内互连以及PCB与外部装置之间信号输入/输出等三类互连。本文主要介绍了PCB板内互连进行高频PCB 设计的实用技巧总结，相信通过了解本文将对以后的PCB设计带来便利。

PCB的设计中芯片与PCB互连对设计来说是重要的，然而芯片与PCB互连的最主要问题是互连密度太高会导致PCB材料的基本结构成为限制互连密度增长的因素。本文分享了高频PCB设计的实用技巧。就高频应用而言，PCB板内互连进行高频PCB设计的技巧有：

传输线拐角要采用45°角，以降低回损；

要规定有关高精度蚀刻的PCB设计规范。要考虑规定线宽总误差为+/-0.0007英寸、对布线形状的下切（undercut）和横断面进行管理并指定布线侧壁电镀条件。对布线（导线）几何形状和涂层表面进行总体管理，对解决与微波频率相关的趋肤效应问题及实现这些规范相当重要。

突出管脚引线存在抽头电感和寄生效应，要避免使用有引线的元件。高频环境下，最好使用表面安装SMD元件。

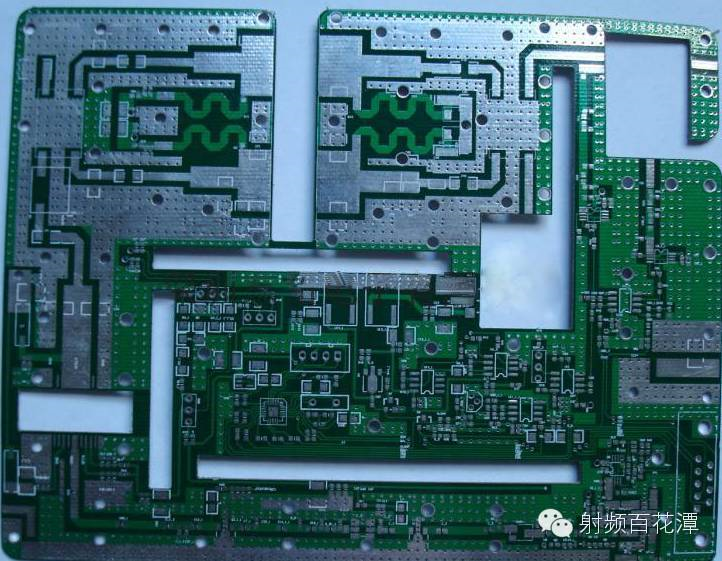

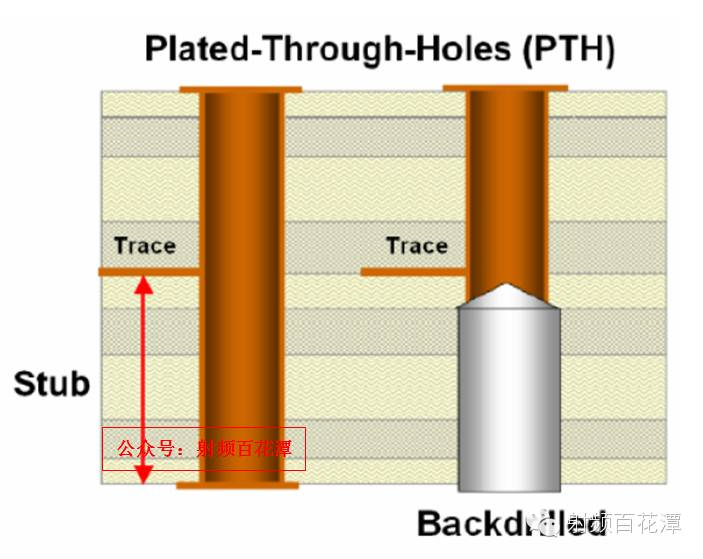

对信号过孔而言，要避免在敏感板上使用过孔加工（pth）工艺，因为该工艺会导致过孔处产生引线电感。如一个20层板上的一个通孔用于连接1至3层时，引线电感存在4到19层，要采用埋盲孔或背钻。

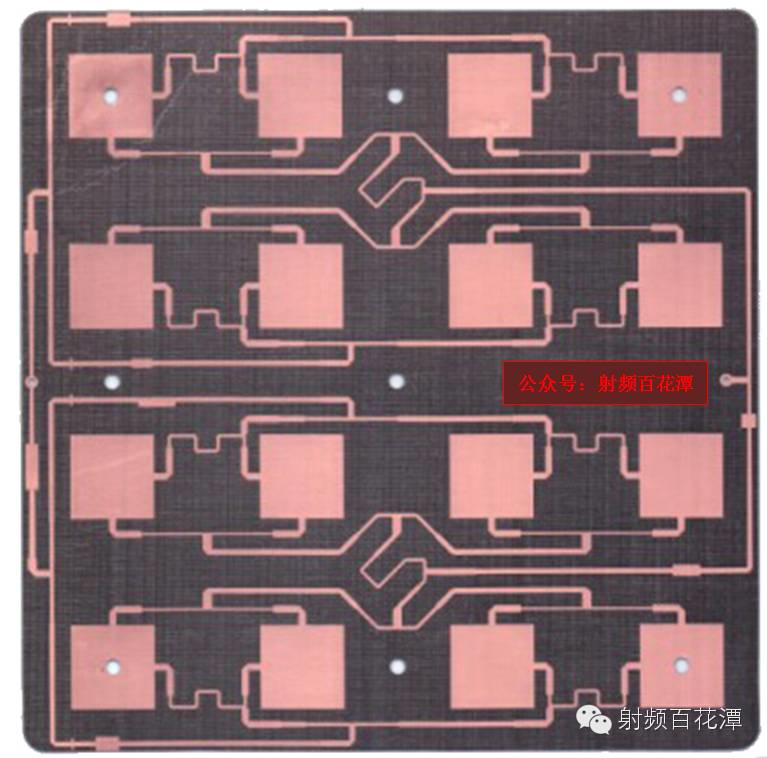

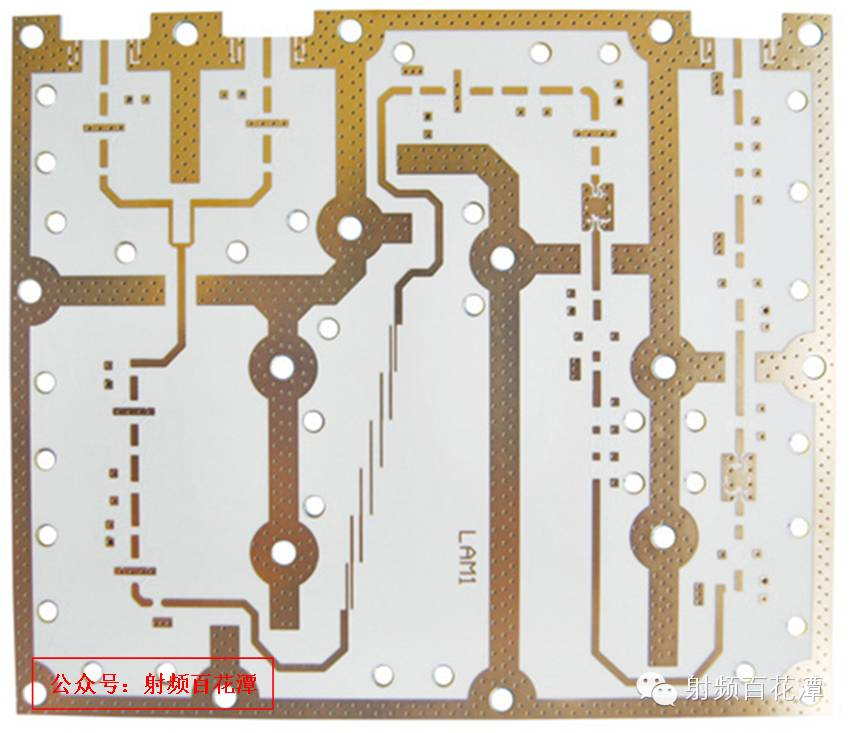

要提供丰富的接地层。要采用模压孔将这些接地层连接起来防止3维电磁场对电路板的影响。

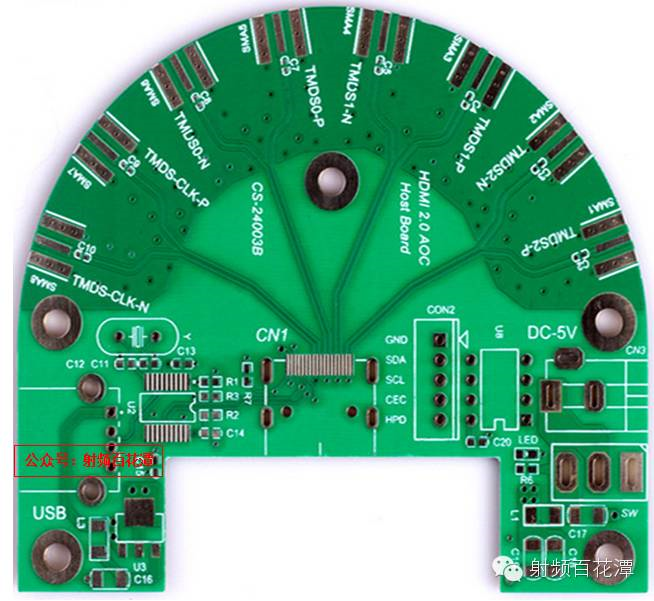

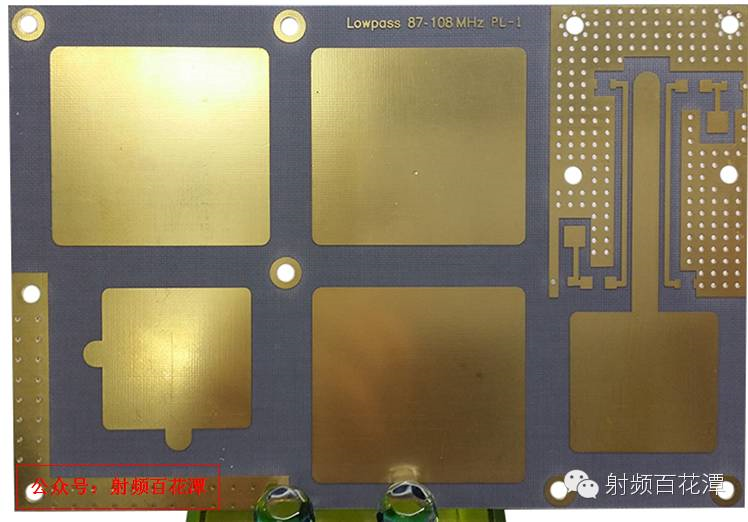

要选择非电解镀镍或浸镀金工艺，不要采用HASL法进行电镀。这种电镀表面能为高频电流提供更好的趋肤效应。此外，这种高可焊涂层所需引线较少，有助于减少环境污染。

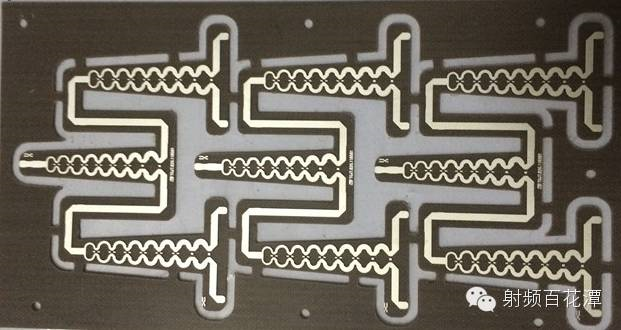

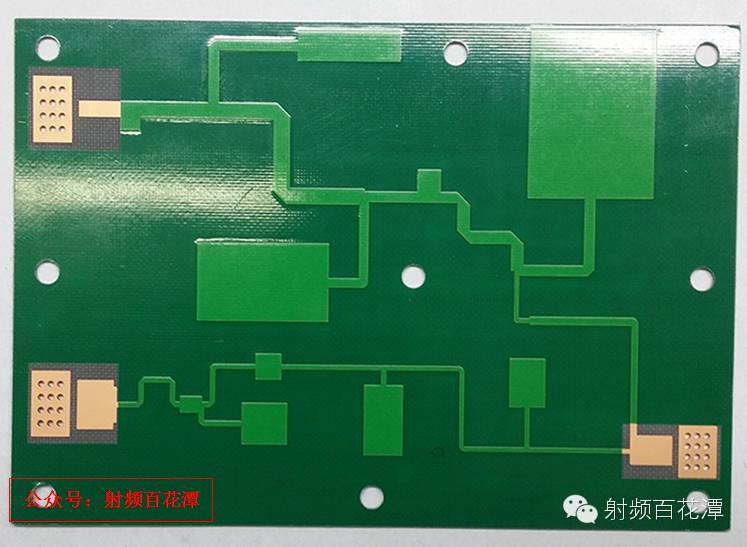

阻焊层可防止焊锡膏的流动。但是，由于厚度不确定性和介电常数性能的未知性，整个板表面都覆盖阻焊材料将会导致微带设计中的电路性能变化。一般采用焊坝（solderdam）来作阻焊层。
