PCB(印刷电路板)的分类、作用及特点
- 2024-06-19 09:06:00
- 青岛smt贴片加工,pcba代加工 原创
- 410
PCB(印刷电路板)是电子元件的载体,用于实现电子元件之间的电气连接。PCB可以分为以下几类:

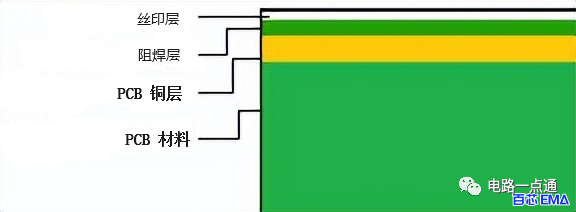

1.单面板:这是最简单的PCB类型,只在一面有导电铜箔,另一面通常是没有覆铜的绝缘材料。单面板主要用于简单的电子设备和原型设计,成本较低,但功能有限。
2.双面板:双面板在顶层和底层都有导电铜箔,通过钻孔和电镀技术实现两层之间的电气连接。双面板比单面板更复杂,可以支持更多的元件和更复杂的电路设计。双面板的成本适中,适用于许多标准的电子设备。
3.多层板:多层板由四层或更多层导电铜箔和绝缘材料交替组成。内部层通常用于布置电源和地线,而外部层用于信号布线。多层板可以实现更高的集成度和更复杂的电路设计,同时具有良好的电磁兼容性能。然而,多层板的设计难度较大,制造成本也较高,因此通常用于高性能和高集成度的电子设备。
4.高密度互连板:HDI板是一种特殊类型的多层板,具有更高的导线密度和更小的尺寸。HDI板采用微孔技术和薄铜箔,可以实现更紧凑的电路设计和更高的信号传输速率。HDI板通常用于高端通信设备、航空航天和医疗设备等领域。
5.柔性板:柔性板采用柔性绝缘基材,如聚酰亚胺(Polyimide)或聚酯薄膜(Polyester
Film),可以在曲面上安装并适应不同的形状。柔性板具有优异的弯曲性能和可靠性,广泛应用于可穿戴设备、医疗器械和汽车电子等领域。
6.刚柔结合板:刚柔结合板将刚性PCB和柔性PCB结合在一起,实现了两者的优点。刚柔结合板可以在刚性区域布置大部分元件,同时利用柔性区域实现特殊的电气连接和机械设计。刚柔结合板的成本较高,但在某些特殊应用场景中具有独特的优势。
总之,PCB可以分为单面板、双面板、多层板、HDI板、柔性板和刚柔结合板等类型。不同类型的PCB具有不同的性能特点和应用领域,设计师需要根据具体的电子设备需求选择合适的PCB类型。随着电子技术的不断发展,PCB的设计和制造技术也在不断进步,为各种电子设备提供了强大的支持。联系人: | 张经理 |
---|---|
