电子组装中无铅锡膏的选择

2020-10-23 21:22:00
青岛smt贴片加工,pcba代加工
转贴
1863
摘要:选择合适的无铅焊膏,满足产品工序性,工艺性及可靠性,从而获得高的产品可靠性和成品率,同时降低企业运营资本。

 The Selection of Solder Paste in Electronic Assembly

 要:焊膏是焊料合金粉末与助焊剂的混合物,其质量的优劣对印刷效果有极其重要的影响,特别是无铅化工工艺中。本文介绍了焊膏的组成、只要性能要求及其影响因素,我们对目前常用的焊料合金和助焊剂的性能和使用效果进行总结,并对不同行业所适用的焊膏类型进行了论述。

关键词:无铅化;焊膏;焊料合金;助焊剂;应用

Abstract:  Solder paste is a compound of solder alloy and flux, and its quality affects printing The main factors that infect the performance of solder paste are introduced. The performance of different solder and flux which in common use at present are contrasted. Some suggestions about the selection of lead-free solder paste in PCB assembly are provided.

Keyword: Lead-free; Solder Paste; Solder Alloy; Flux; Application

   焊膏是将焊料合金粉末与助焊剂混合而成的一种浆料,通常合金比重占90%左右,其余部分为助焊剂。焊膏是一个复杂的物料系统,制造过程涉及流体力学、金属冶炼学、有机化学和物理学等综合知识。焊膏的选择和使用至关重要,据有关数据显示,电子产品品质缺陷有70%左右与焊膏印刷有关。无铅化后此问题更加严重,其中由于焊膏的选择不当而导致的品质问题及可靠性问题非常明显。


1.      焊膏的组成

            焊膏是伴随着SMT应用而产生的一种新型材料,也是表面组装生产中极为重要的辅助材料,其质量的好坏直接关系到SMA品质的好坏,因此受到工程师的广泛重视。表1为焊膏的基本组成,其中触变剂在有些文献中被列为独立一类。不同的设计有不同的用途和使用范围,SMT工程师在选择时必须明确其所用于何种产品;军品还是民品,要求清洗还是免清洗等。


1焊膏的基本组成

主要组成

使用的主要材料

主要功能

合金焊料粉末

无铅焊料、锡铅焊料

实现元件和电路间的机械电器连接





焊剂系统

基材树脂

合成树脂、松香等

净化金属表面,固定、粘接贴装元件

活性剂

有机酸、铵盐等

净化金属表面,提高焊剂润湿性

溶剂

醇类、酮类等

溶解树脂,调整黏度,调节焊膏特性

触变性

溶剂、乳化石蜡、助剂等

防止分散、塌边,增强焊膏触变性

2.焊膏的性能要求

焊膏在电子组装过程中的不同工艺阶段有不同的性能要求:使用前焊膏应具有较长的储存寿命,在一定时间内不发生化学变化,不发生焊料与助焊剂分离,不发生黏度变化,并且要求吸湿性小、低毒、无腐蚀性;印刷时应具有良好的印刷性能,包括顺利填充模板且无溢出,脱模顺利且不堵塞模板开孔或点涂管嘴;成型要好无重大形状缺陷,放置一段时间后不发生塌陷;具有较长的工作寿命,印刷后放置于常温下可保持在一定的时间内不变质;回流焊接是应具有良好的润湿性能,焊料在母材上铺展良好;不发生飞溅现象,尽量减少焊接过程中产生的焊料球;焊后应具有良好的焊接强度,确保时间组装的可靠性;焊后残留物有良好的稳定性,绝缘且无腐蚀作用,且易于清洗。尤其是焊接过程中所需的要求,如图1所示,焊接过程中焊膏活化温度必须覆盖整个钎焊温度,一般从80℃开始发挥到冷却后180{无铅}150{有铅},整个变化过程中助焊剂焊后重量损失率可达94.48%



焊接过程中焊膏重量损失率


根据以上要求,选择焊膏时必须从材料特性和工艺特性进行考虑,并依据测试方法进行评估。焊膏材料特性包括颗粒度、黏度、熔点及表面绝缘电阻等,工艺特性包括可印刷性、抗热塌性、润湿性、焊球可控性、可检查性{探针测试}、可靠性{绝缘电阻及电迁测试}及抗腐蚀性等{影响模板寿命及焊点质量}。从目前企业实际情况来看,大多数都不具备检测能力。因此对技术人员来说,通过日常的经验积累,掌握焊膏的经验判断方法是可行的。(1)焊料颗粒是将合金熔化后,通过高压惰性气体喷雾或超声波雾化形成,再通过多次过筛得到统一的尺寸,其形状、大小及比重对于焊膏的黏度及印刷性有直接的影响。韩料颗粒形状分为无规则和球形两种,无规则颗粒焊膏黏度更高,因为颗粒直接由着“互锁”作用导致流动性差,而球形颗粒的延展性更高。焊料颗粒太大不易印刷,太小则会增加单位体积的焊膏表面积而易被氧化,造成空洞、焊球等缺陷。同时由于布线、阻焊膜、元件标记、加工精度及印刷机导致水平度的影响,印刷时PCB焊盘与钢网之间存在的间隙很容易漏出过小的颗粒造成沾污。不同合金比重的焊膏印刷工艺窗口是不同的,比重太小会增加塌陷及针孔的出现,过高会使焊膏印刷性变差,一般模板漏印合金颗粒占焊膏总重量的88%~91%,对于点涂等注射方法,含量可低至80%~85%。验证焊膏颗粒可通过显微镜{带分析设备}对所摄像范围内的颗粒直径进行测量,参考J-STD-006来判断。

(2)焊膏是一种假塑性流体,有触变性。其粘度随时间、温度、剪切强度等因素而发生变化,与合金粉末含量。尺寸及焊剂黏度太大容易粘住网孔,太小无法粘住元件,一般模板漏印采用的黏度介于700~1300Pas之间,丝网漏印和点涂一般可低于300Pas。黏度试验主要测试焊膏黏度、印刷过程中黏度变化率及触变系数。黏度测试可参考IPC-TM-650J-STD-005,触变系数一般为0.5~0.6

(3)焊膏可印刷性是评估焊膏在印刷到线路板时的沉积高度和印刷效果。印刷高度评估时对数据进行统计方差计算,取标准差最小的,可获得一致性好的焊膏。印刷效果主要看印刷图边缘是否平整,有无拉尖、缺损、桥连现象,并记录取最终最佳印刷效果、值得注意的是印刷效果所用模板应具有圆形和矩形孔,矩形孔须有水平、垂直及45°三个方向。

(4)焊膏保型性是评估焊膏印刷后在一定温度及湿度条件下,由于重力及焊剂表面张力作用而导致焊膏塌陷图形模糊,引起的焊接时引脚桥连缺陷。塌陷测试可参考IPC-TM-650

(5)焊膏润湿性是评估焊膏在焊盘表面润湿能力和对焊盘表面氧化的处理能力,测试时可以对不同的焊盘镀层进行测试,测试方法可参考IPC-TM-650,也可采用印刷面积逐渐递减/递增的形式印刷在焊盘上。

(6)焊球可控性是评估焊接过程中焊膏的溅射情况,其与焊膏中焊粉的氧化程度、夹杂的水汽及助焊剂与焊料流动协调性有很大关系。当溅射出现孤立分布的焊球后,可能造成短路并且降低焊点可靠性。测试法方法可参考IPC-TM-650

(7)焊膏工作寿命是评估在贴片和回流焊前焊膏印刷后可以存放的时间。


3.无铅焊料合金的选择

 钎焊过程中焊料合金的行为是能否进行钎焊以及钎焊质量优劣的决定因素 。焊料合金在钎焊过程中的行为就是其工艺性能,主要包括:焊料合金的固相线及液相线、抗氧化性、润湿性和慢流性等。影响焊料工艺性能的因素包括:合金的组成、纯度的化学均匀性;液态焊料的表面张力;母材的成分、性质和表面的洁净度;钎焊温度、气氛、助焊剂的活性;液态焊料表面膜的组成、结构和性能等。

3.1 无铅焊料合金体系

  锡铅共晶合金熔点为183℃,具有良好的可焊性能、电气性能和力学性能,且具有较低成本。铅虽不参与反应,但其具有促进润湿铺展、降低熔点、抗氧化及改善力学性能作用。

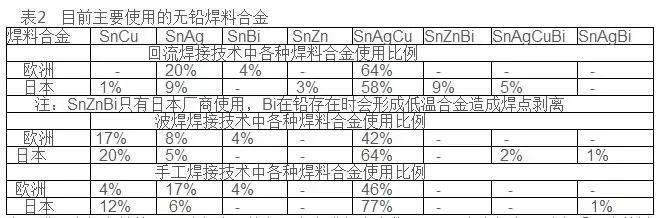

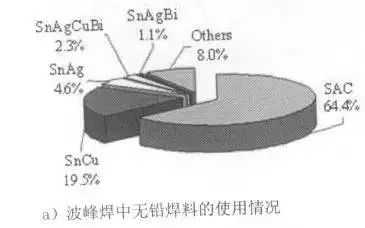

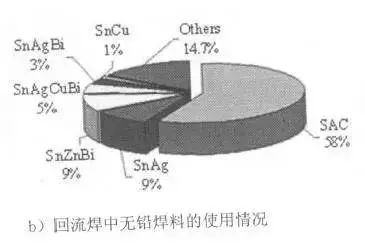

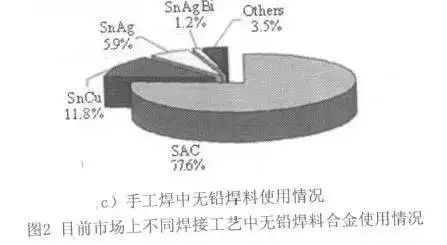

  无铅焊料是指含铅低于1000ppm{IS09453IEC61190-1-3标准},无铅焊料种类在JIS Z 3283标准中规定了11种合金共21类,ISOIEC正在讨论中。无铅合金主要是在Sn证加入AgCuBiZnNiInSbAlMnTiCe等元素,按不同搭配和百分比组成二元、三元和四元合金,甚至五元合金,以获得良好的工艺性能和可靠性。需要指出的是,焊料合金中的某种元素超过一定量才能被认为是该合金的组成元素,一些微量存在的元素不会被列入合金的表达式中,因为其对合金性能没有明显的影响,无铅焊料在注册专利时,一般也是只认可超过一定含量的元素作为合金配方的一部分。图2为目前市场上不同焊接工艺中焊料合金使用情况,其中波峰焊中仍以SAC为主流,但其对锡炉易产生强的蚀孔、对产品细引流产生锈蚀、对Cu产生严重腐蚀,还存在IMC沉积等问题;SnCu抗扰性差,当成分发生微量变化会导致熔点上升,且润湿性差,焊点可靠性较差,使用时必须定期检查合金成分的变化,日本已开始使用SnCuNi替代。回流焊中仍然以SAC 为主,其次二元合金Sn3.5Ag为日本JEITA和美国NCMS推荐。手工焊中仍以SAC为主流,其替代合金选择上欧洲用SnAg、日本用SnCu。表2为世界范围内普遍使用的无前行、焊料合金情况。



为了进一步提高性能,可对上述三种主要合金进行合金化。SnCu合金便宜,对杂质元素的敏感度较低,有着等同于传统SnPb合金的力学性能,目前广泛应用于波峰焊接中。但由于它的成本低,在焊膏消耗较多的低成本再流焊接中被开发使用,并常加入一些元素如NiPGe等来提高它的抗氧化特性。然而这些元素往往与焊膏表面的氧及其它的元素有副反应,易被消耗而使得含量难以控制。SnAg合金中加入质量分数为0.5-2.0%Sb,可以进一步强化和金,从而使强度、塑性及疲劳寿命较高。但是当Sb质量分数超过1%时,合金熔点会上升,且Sb毒性较大。SAC合金中加入0.001-0.006wt%AlNi等可有效提高合金性能,增强蠕变性,降低屈服强度,改善微观组织结构,改善熔点温度,同时AlAgAlCu化合物可有效抑制棒状SnAg及块状SnCu化合物形成,使组织更倾向SnAgSnCu两相共晶组织,且{NiCu}Sn化合物有效抑制铜焊盘的消耗。

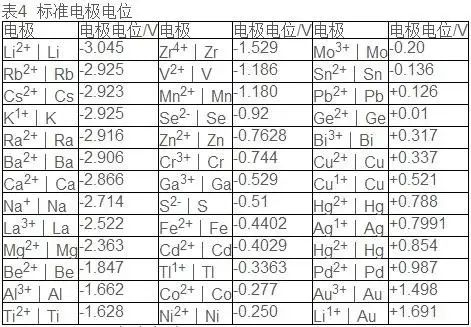

  无铅焊料按熔点范围分包括高温合金{SnAuSnSb}、中低温合金{SnZn}、中高温合金{SACSnAgSnCu}及低温合金{SnInSnBi},目前使用较广泛的焊料合金中主要为中温系的二元和三元合金。一般高大合金大都呈现比低元合金具有更好的综合性能,但是四元以上合金体系凝结温度范围大,易产生裂纹,所以很少使用。焊料合金的可靠性与熔点及合金种类有关:一般来说熔点高、可焊性优的多元合金,抗蠕变性好,强度高,机械强度大。可靠性较好,可在各种恶劣的环境下工作,反之依然。值得注意的是,高温合金只有SnAu系最有可能满足性能要求,但是成本太高。SnB9SnIn等低温系合金化程度不髙,抗疲劳性特差,可靠性差,尤其含铟焊料成本高且供货性差,所以很少使用。中温系合金Sn9Zn润湿性能恶劣,而且极易氧化,给其储存及焊接带来很大不便,轻则焊点发黑,重则形成黑渣。同时Zn电离趋势打,形成的焊点电化学腐蚀严重,而且回收系统很难建立。然而,SnZn合金由于熔点接近SnPb合金,是最具发展前景的合金。焊接时选择适用于SnZn合金的助焊剂中要加入一些人、特殊物质来减缓氧化,并采用氮气保护,也可以获得很好的焊点。另外,SnZn合金对铝有很好的润湿性,选择合适助焊剂,防止过强的氧化性,可用于特殊组装中。

3. 2 SAC合金系

   SAC三元合金是无铅焊接公艺中主要应用的合金,加工性能好,可方便制成焊膏及其让形状用于不同焊接方法。三种合金元素毒性很小,资源丰富,供应充足,以生产与回收,且一般不会与铅剂发生反应,能保证焊膏稳定性。工艺性能方面,很少与其他合金元素发生不良反应,具有较高的剪切、拉伸强度,高的康尔疲劳性,低的塑性和良好抗蠕变性性能,高温老化后机械性能优于SnPb合金,可以在高温、髙可靠性要求情况下使用。表3实验数据显示SAC合金在小文度梯度和短暂停留时间下右臂SnPb性能好的抗蠕变性能。

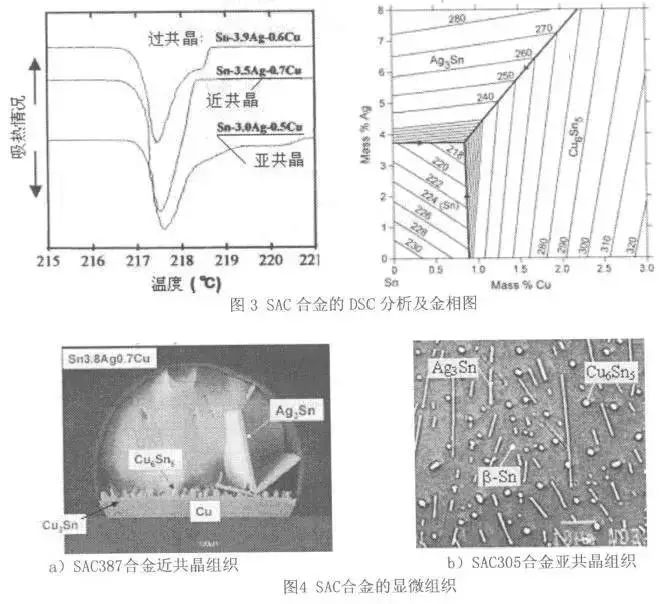

  一般认为Sn Ag Cu 为近共晶合金,高于此比例则为过共晶,低于此比例则为亚共晶。如图3所示,SAC305合金为近共晶,熔点温度区间窄,润湿性好,空洞率低,且表面裂纹缺陷率少;SAC305合金为亚共晶,宽而平缓的温度熔化区间可有效降低竖碑缺陷。欧洲研究人员认为高含量的Ag可提高焊接性能和焊点质量,但很多研究者认为Ag含量超过3.2%时会出现板状的AgSn合金粗大化,导致拉伸强度降低,疲劳寿命缩短。SAC合金不同配比对焊点微观组织和断裂机制都产生了很大的影响。试验证明,使用不同配比SAC合金与Au/Ni/Pb镀层QFP引线、Ni镀层PCB焊盘得到的强度不同,从一次再焊流、二次再焊流及热循环前后力学实验结果分析,近共晶成分的合金的综合性能最好,亚共晶成分由于接头引线与焊料合金之间的金属间化合物中Ni没有被SnCu消耗或置换而含量过高导致综合性能下降



3.3无铅焊料合金显微组织

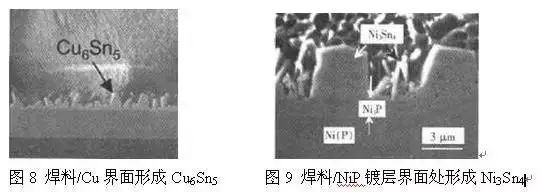

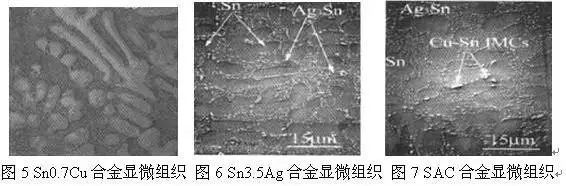

 钎焊时焊料中的锡与焊盘母材反应生成以Cu6Sn5为主的金属间化合物从而实现连接。焊点质量不但与界面化合物有关,而且与合金基体显微组织也有关。Sn0.7Cu合金熔点为227℃,组织相对比较稳定,在β-Sn基体上分布着Cu6Sn5,由于熔点较高很少作为焊膏使用,主要应用于波峰焊中。Sn3.5Ag合金熔点为221℃,组织相对稳定,在β-Sn基体上分布着Ag3Sn金属间化合物,起着固溶强化作用,塑性良好,但价格偏高。


3.4无铅焊料合金与镀层兼容性

  无铅化电子组装中,元器件和PCB表面镀层有多种镀层材料,无铅合金选择时应该考虑与无铅镀层材料的兼容性。比如PCB镀层基友ENIGHASLI-AgI-SnOSP五中图层材料,从润湿性、力学性能及无铅焊料兼容性方面考虑,无铅焊料的最佳选配PCB表面材料主要为ENIGT-Ag、和OSP三种。从润湿性方面考虑,对于ENIG镀层,无铅焊料表现了良好的铺展率,其中SnCu焊料有着最大的铺展率,SnAgSAC次之;对于I-Ag镀层,锡铅焊料没有表现出比无铅焊料特别优异的铺展率,这与其他PCB表面保护层的青睐是很不相同的。

选择焊料兼容的焊盘镀层主要取决于界面反应及化合物的形成。焊料能够实现与木材的良好连接在于Sn能够与CuNi等母材金属或镀层之间形成金属间化合物,从而促进焊料在金属表面的润湿铺展及原子间键合,进而形成可靠地连接。不同的焊料合金与界面材料形成的可焊性。


3.6无铅焊料合金性能评

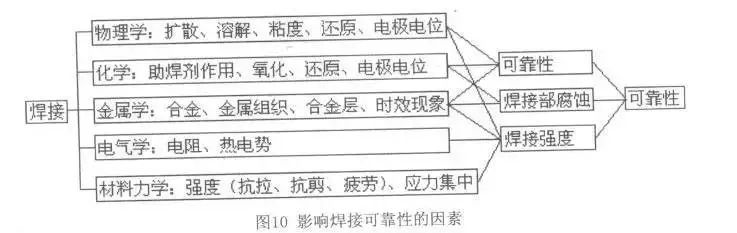

  目前无铅焊料的配方很多,应该根据实际情况选择最合适的无铅焊料合金。图10为影响焊接可靠性的主要因素,无铅焊料合金在降低对铜溶解率、提高焊点光亮度以及低的热膨胀系数、均匀的金属间化合物、优异的力学性能、抗锡温性能、抗氧化和腐蚀性能、康店偏移性能、抗蠕变性能及抗热和机械疲劳性能方面都有新的要求。表5给出NCMS提出的一般性能评价标准。



5  NCMS提出的无铅焊料合金性能评价标准

性能

可接受的水平

性能

可接受的水平

液相线温度

225

热膨胀系数

29×10-6/

熔化温度范围

30

延伸率{室温、单独拉伸}

10%

润湿性

Fmax300μN

T00.6S  T11S

蠕变性能

3.5MPa

铺展面积

85%铜板面积

热疲劳性能

SnPb共晶相应值75%

  除了考虑合金本身性能外,实际生产中还应考虑其公艺性,如波峰焊中SACSnCuNi合金的选择,如表6所示。SnCuNi合金基地比较柔软,强度要比SAC合金低吗,而SAC系列基本相似。4点弯曲试验和跌落试验中,SnCuNi性能较SAC合金好,而低音含量的SAC比高银含量的SAC合金要好。


6  波峰焊接中SACSnCuNi合金工艺性能对比

性能

SAC

SnCuNi

性能

SAC

SnCuNi

对不锈钢锡槽腐蚀
