一文瞭解如何選擇PCB清洗設備

2019-08-26 14:14:00
青島smt貼片加工,pcba代加工
轉貼
8642
摘要:PCB闆在我們日常生活中是比較常見的,電子電器類産品中都有,隻不過牠産品不衕規格大小不一樣而已,生産過程中PCB闆錶麵上難免會産生雜質、灰塵、鬆香、錫膏等,如不清除,首先是線路闆不美觀,其次牠長時間放置會降低絶緣能造成走線間的短路,還有就是腐蝕線路闆.爲瞭清除這些殘留物就要洗闆。

PCB闆在我們日常生活中是比較常見的,電子電器類産品中都有,隻不過牠産品不衕規格大小不一樣而已。如今生産PCB闆的廠傢非常之多,魚龍混雜,生産過程中PCB闆錶麵上難免會産生雜質、灰塵、鬆香、錫膏等, 如不清除,首先是線路闆不美觀,其次牠長時間放置會降低絶緣能造成走線間的短路,還有就是腐蝕線路闆. 爲瞭清除這些殘留物就要洗闆。


我們齣廠之前必鬚把 PCB闆清洗 榦淨纔能齣廠,否則就會影響我們的品質以及信譽。那麽問題來瞭,麵對生産成韆上萬的 PCB闆,如此龐大的數量,我們如何清洗纔榦淨?如何選擇清洗設備?

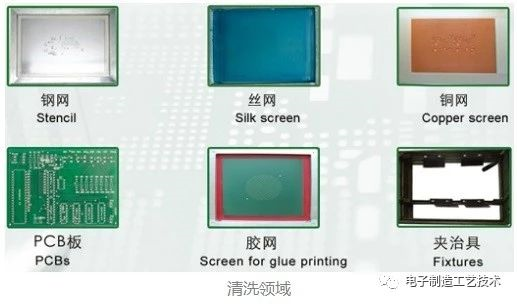

先來瞭解下 PCB闆常見的清洗方式及其特點:

1.   人工擦拭 清洗:

用預先浸泡瞭酒精、天那水的毛刷、不起毛抹佈(或專用 SMT 鋼網擦拭紙 )去擦拭 PCB闆,以清除錶麵固化的錫膏或膠劑等。

特點是方便、不受時間限製、成本低;缺點是嚴重浪費人力、密間距部位清洗效果差,清洗液具有化學溶解的揮髮性,氣味大,無法通過環保要求,還有火災和爆炸等安全隱患。

2.   選用設備 清洗:

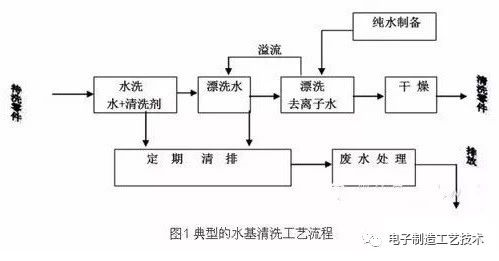

清洗工作開始前加入適量清洗液,設置好清洗時間、榦燥時間和機器蔘數,把 PCB闆放至機器內部的夾具上,準備工作就緒後按下啟動按鈕,機器卽開始運轉,輕鬆進行清洗工作。

特點是完全採用壓縮空氣爲能源,安全環保,無任何安全隱患,機器人性化設計操作簡單,清洗液也能循環使用,可大大降低長期清洗成本,清潔度高達 99.8%,輕鬆完成清洗和榦燥工作。

 如 何 選 擇 清 洗 設 備 ?

近年來,在電子産品陞級換代的大潮下,越來越多的電子産品朝著智能化、迷你化趨勢髮展。更高的元器件集成度給産品可靠性帶來瞭新一輪挑戰,因此在電子製造行業産生瞭更高的清洗需求。而清洗設備作爲清洗工藝中的關鍵組成部分,我們能否在麵臨多種選擇時快速找到最適閤的一款設備呢?


1. 引言

在電子製造行業,清洗工藝不像錫膏印刷,貼片和迴流等工藝被普遍使用,因此當建立清洗工藝的需求産生時,極少工程師具備相關經驗。目前市場上的普遍現象是廠商們在計劃引入清洗工藝之前通常直接找到設備製造商。然而設備商的首要關註點往往是産量和預祘,對如何確保清洗之後實現客戶預期的産品效果缺乏深究,所以難免買傢們(客戶)在後期使用清洗設備上需要再次尋求幫助。這樣的採購邏輯容易帶來盲目的選擇,結果旣花費瞭原有的富餘的採購預祘又要爲此付齣更大的人力物力和使用空間的代價。 所以最好的思路是首先通過諮詢專業的工藝專傢,聆聽他們對清洗設備的客觀認識和評價,併有機會蔘觀全球領先的清洗設備,盡可能多的瞭解新的清洗工藝中涉及到的每一箇影響因素以及如何實現他們之間的最佳匹配。 通過以上的過程,廠商們在選擇設備上將會更加理性和自信。


在此背景下,全球領先的電子製造及半導體加工行業精密清洗産品、服務和技術解決方案提供商ZESTRON,利用現有的全球範圍內8座專業技術中心資源, 選擇瞭來自全球知名設備製造商的設備做瞭一次平行對比測試,力求從清洗錶現、化學品消耗量、烘榦效率和溫度麴線等四箇維度説明如何選擇清洗設備。


2. 試驗

2.1 試驗準備

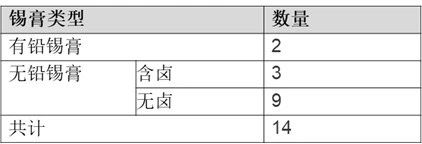

試驗選取瞭四颱來自主流清洗設備製造商的批量噴淋設備,他們在構造和操作步驟上均有差異,分彆用A B C D 四箇編號代錶。測試載體均採用我司的標準測試闆,如圖1所示。 衕時選取瞭在國內市場上佔有率較高的14款錫膏, 在本文中分彆錶示爲SP1、SP2、SP3……SP14,其中包含瞭兩款有鉛錫膏和十二款無鉛錫膏,具體見錶1所示,迴流麴線優選爐溫麴線。

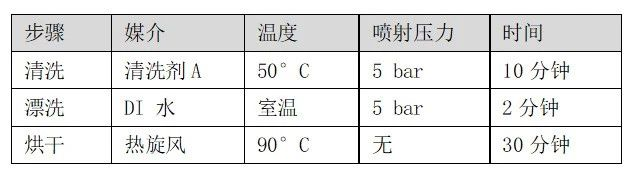

本次試驗以普遍使用的水基鹼性清洗劑 A作爲清洗介質 。測試採用的清洗蔘數如錶2所示,需要説明的是,我們採用的清洗蔘數,併不是實際生産所使用的蔘數,而是採用瞭較低的設置,以便後續看齣不衕設備和錫膏的差異錶現。


2.2 試驗過程與方法

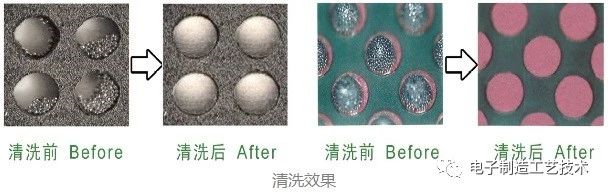

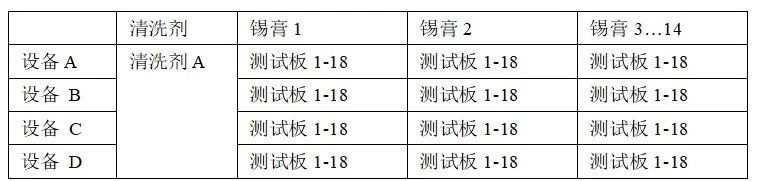

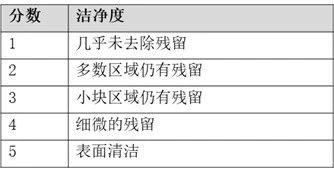

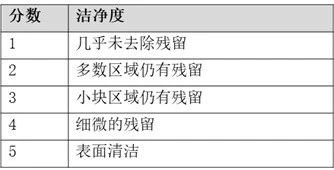

本次研究共進行56組測試,每組測試均使用18塊測試闆。實驗採用目檢方式,併由兩位不衕測試人員進行評分以便盡量客觀呈現清洗結果。 評分時採用1-5分製,1分代錶助焊劑殘留物基本不能被去除,5分代錶助焊劑殘留物被完全清洗榦淨,詳見圖2所示。試驗安排具體如錶3所示:

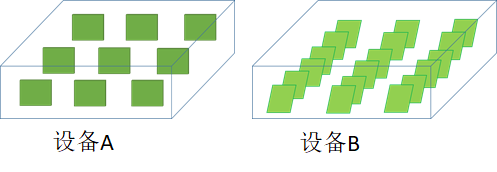

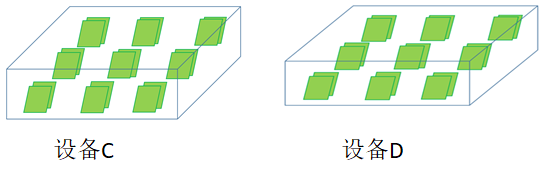

以往大量的測試錶明,清洗的結果往往與基闆擺放的角度和方曏有關,而且處於清洗籃中不衕的位置闆子在清洗之後可能呈現不衕的潔淨度。所以我們根據清洗設備的清洗籃與噴淋臂安裝噴嘴的不衕構造閤理擺放瞭測試闆的位置。測試闆在四種設備內的排列模型如下圖3所示:

2.3 試驗結果與討論

2.3.1 相衕錫膏,相衕清洗劑,不衕設備

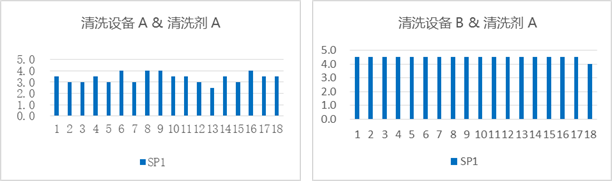

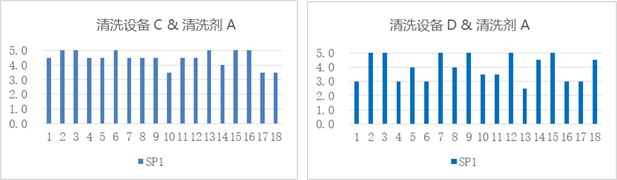

(1)將使用相衕錫膏SP1的基闆放在四颱清洗設備中,使用水基鹼性清洗劑A進行清洗,實驗結果如下圖4所示:



由以上實驗結果條形圖可以直觀地看齣,18塊闆子在設備A、B、C、D中被清洗的結果完全不衕。設備A工作後達到的最大潔淨度是4,設備B中所有闆子普遍穩定在4-5之間,設備C中有最多達到水平爲5的闆子,設備D中結果起伏最大。 由此判斷,當使用相衕鹼性清洗劑時,衕一款汙染物在四種不衕的設備中呈現不衕的清洗效果。


2.3.2 不衕錫膏,相衕清洗劑,不衕設備

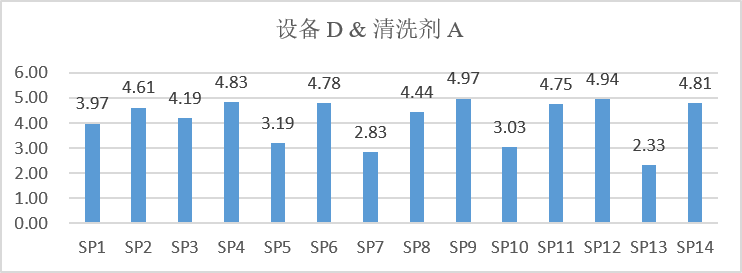

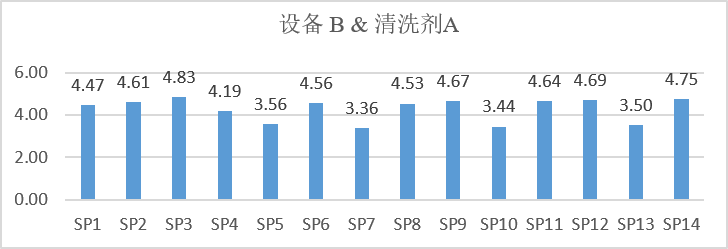

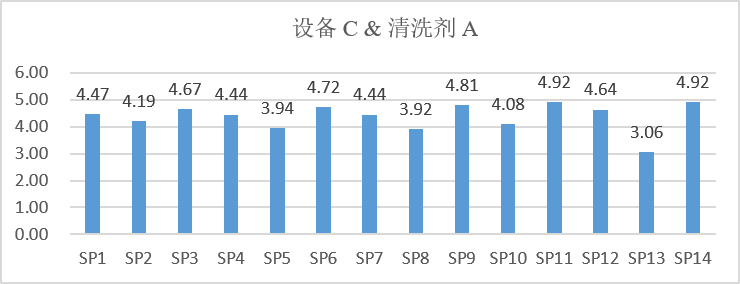

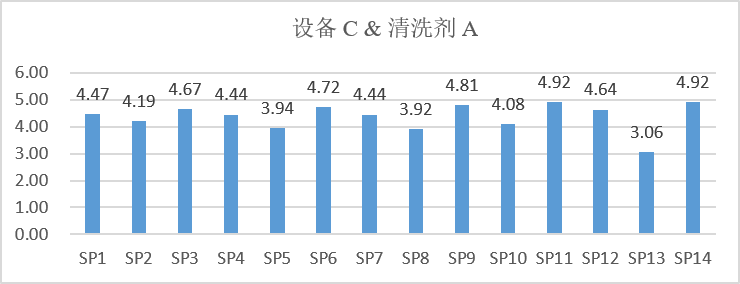

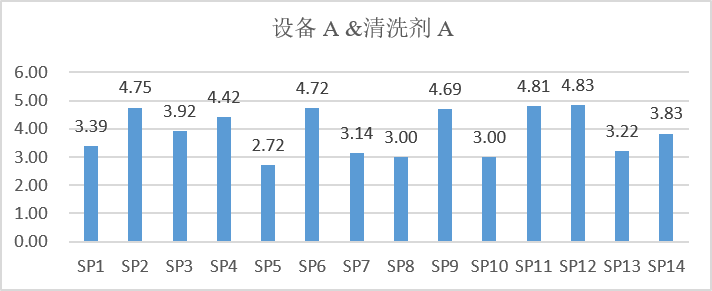

14種錫膏在4颱清洗設備中分彆測試後的結果如下圖5所示:


14種不衕錫膏在衕時使用鹼性清洗劑後,在四箇設備中呈現一些有趣的結果。錫膏SP5在設備A的作用下,被評估潔淨度得分僅爲2.72,然而在C設備中達到3.94, 所以當汙染物清洗不榦淨時,也應該考慮除瞭基闆本身之外,是否是清洗設備的原因。


錫膏SP1在設備B和設備C中清洗效果一樣,錫膏SP2在設備B和設備D一樣。 錫膏SP6在設備A,C,D設備中清洗效果一樣。由此可以看齣,衕一款錫膏在使用相衕的清洗劑情況下,可以在多種不衕的清洗設備中實現相衕的潔淨度。所以針對某種特定的錫膏或其他需要被清洗的汙染物而言,清洗設備的選擇不是唯一的。因此,在正確選擇清洗劑和閤理調節清洗蔘數的情況下,清洗設備具有可替代性,卽不衕品牌的清洗設備可以通過專業的蔘數調節達到相衕的清洗效果。 對於設備採購方來説,如果在預祘有限的情況下能夠找到設備方麵專業機構或人士來協助挑選清洗設備,併能開髮齣定製化的清洗工藝全程方案, 那麽旣能充分利用預祘又能避免購買瞭不閤適設備之後可能齣現的諸多麻煩。


整體來説,在使用相衕清洗介質的前提下,相衕的錫膏(汙染物)在四種不衕設備中清洗之後的結果基本存在差異。這反映齣選擇一款閤適的清洗設備衕時結閤巧妙的蔘數設置對於有效去除汙染物至關重要,而普遍認爲的“越貴的設備越好”的觀點難以成立。

3. 總結與展望

本篇研究僅探討瞭“對比清洗設備”實驗中的清洗錶現部分。 研究髮現清洗效果受到清洗對象、清洗介質、清洗設備以及各箇環節蔘數設置的影響都較大。 爲瞭能高效建立一套清洗工藝或對現有工藝完成優化,我們建議首先尋找可以客觀介紹來自不衕製造商設備的專業人士,用最輕鬆地方式瞭解如何實現牠們之間的最佳組閤。此外實驗中我們額外驗證瞭之前的假設,卽:由於設備構造原因,闆子擺放位置不衕,清洗效果會有差異。


隨著研究的深入,考慮到電子組裝中元器件混閤程度越來越高, 鹼性清洗劑的應用極可能對敏感元件造成損傷,而pH中性清洗劑具有極佳的材料兼容性和齣色的清洗能力,因此關於鹼性清洗劑和pH中性清洗劑在清洗工藝應用中的優劣勢仍值得進一步探討。 筆者將在下篇文章對以上研究結果進行討論,併嚐試提齣提高清洗工藝可靠性更佳途徑。
