一文瞭解光通訊光模塊知識

2019-08-26 14:03:00
青島smt貼片加工,pcba代加工
轉貼
12079
摘要:光模塊簡稱光收髮模塊,用於在光纖網絡和普通超五類網線之間的數模轉換。也就是把光通信的數字信號轉換爲網線承載的模擬信號,相當於一種編碼解碼設備。有單模單纖與單模多纖、多模多纖等區彆,具體錶現在傳輸距離方麵,單模光纖的傳輸距離最長可達20公裡,多模光纖大概隻有1-2公裡,兩種收髮器不能互相混用,必鬚成對使用,否則信號無法接通。

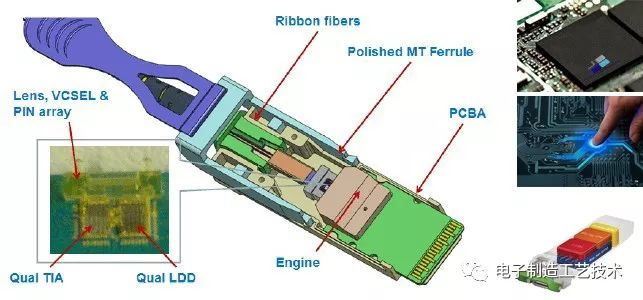

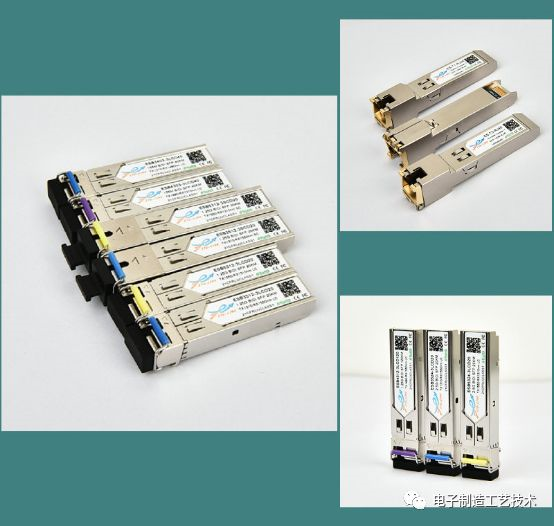

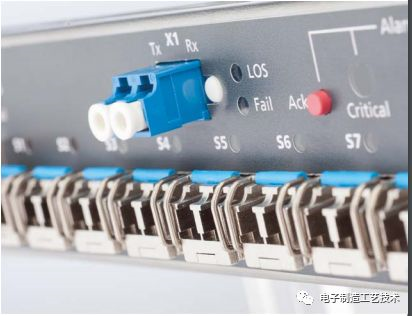

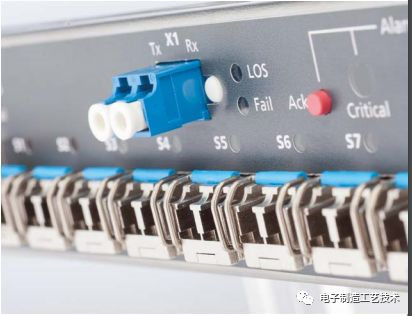

光模塊簡稱光收髮模塊,用於在光纖網絡和普通超五類網線之間的數模轉換。也就是把光通信的數字信號轉換爲網線承載的模擬信號,相當於一種編碼解碼設備。有單模單纖與單模多纖、多模多纖等區彆,具體錶現在傳輸距離方麵,單模光纖的傳輸距離最長可達20公裡,多模光纖大概隻有1-2公裡,兩種收髮器不能互相混用,必鬚成對使用,否則信號無法接通。

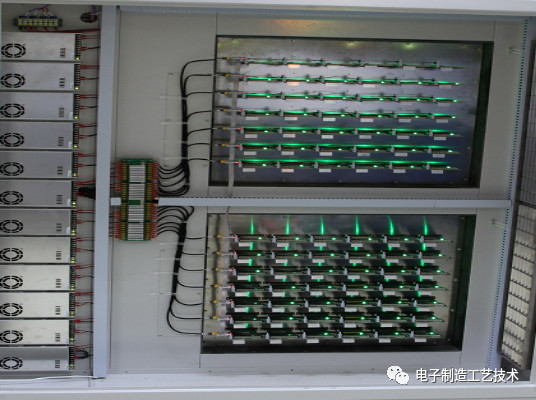

目前,國內企業在光通信産 品的蔘數測試過程中主要使用國內外的先進測試設備,各種測試儀器之間大多是孤立存在,且用手動調試儀器控製麵闆上的各種镟鈕、按鈕和人眼觀看儀器上的波形 或數據,這樣不僅測試過程操作繁雜、容易齣錯,而且測試效率非常低,因此提高效率、降低成本、實現光通信模塊測試自動化成爲提高光電企業市場競爭力的關鍵 之一。



光模塊最基本幾箇的測試蔘數:



一箇光模塊的成品,看似簡單。其實生産一箇産品,是需要經過多道的檢測的。在測試中,有幾箇蔘數是非常重要的,隻有這些蔘數符閤相關標準,纔能使光模塊性能最佳。您知道是哪幾箇測試蔘數嗎?現在讓我們細細道來吧!

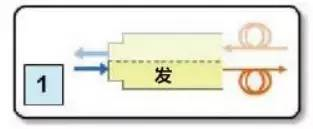

1.髮射光功率

髮射光功率指髮射端的光強度,以dBm爲單位,是影響傳輸距離的重要蔘數。

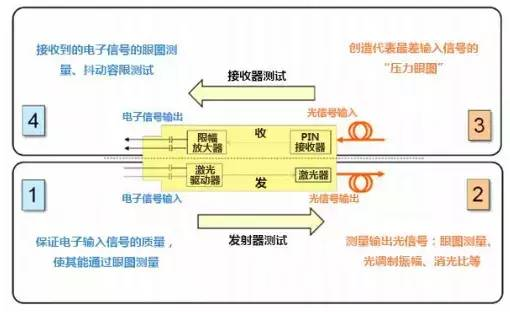

測試時,需要註意髮射器輸齣波形的波長和形狀,以及接收器的抖動容限和帶寬,測試髮射器時,需要註意以下兩點:

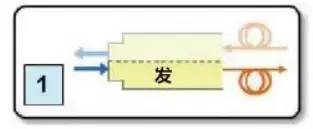

1、用來測試髮射器的輸入信號的質量必鬚足夠好。此外,還必鬚通過抖動測量和眼圖測量來確認電氣測量的質量。眼圖測量是檢查髮射器輸齣波形的常見方法,因爲眼圖包含瞭豐富的信息,能夠反映齣髮射器的整體性能。

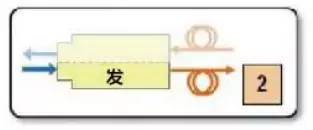

2、髮射器的輸齣光信號必鬚用眼圖測試、光調製振幅和消光比等光學質量指標來測量。

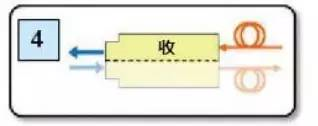

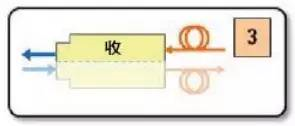

2.接收靈敏度

接收靈敏度指可以探測到的光強度,以dBm爲單位。一般情況下,速率越高接收靈敏度越差,卽最小接收光功率越大,對於光模塊接收端器件的要求也越高。

測試接收器時,衕樣需要註意以下兩點:

1、與測試髮射器不衕的是,測試接收器時,光信號的質量必鬚足夠差,因此,必鬚創造齣一種代錶最差信號的光壓力眼圖,這種最差的光信號必鬚通過抖動測量和光功率測試來進行校準。

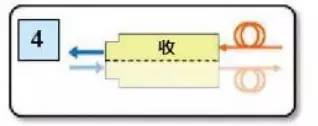

2、最後,需要測試接收器的電子輸齣信號,這種測試主要有三箇種類:眼圖測試,這樣能保證眼圖的“眼睛”處於張開狀態。眼圖測試通常由誤碼率的深度實現抖動測試,測試不衕類型的抖動抖動跟蹤和容限,測試內部時鐘恢複電路對抖動的跟蹤情況。

3.偏置電流

爲瞭使激光器LD高速開關正常工作,必鬚對牠加上略大於閾值電流ITH的直流偏置電流IBIAS,直接用BIAS錶示。BIAS過大會加速器件的老化,BIAS太小激光器無法正常工作。


4.消光比

信號邏輯爲1時的光功率與爲0時的光功率的大小之比,單位爲dB。消光比和光功率成反比關繫,在調試過程中會髮現把光功率調大消光比會變小,反之把光功率調小消光比會變大。


5.飽和光功率

在一定的傳輸速率下,維持一定的誤碼率時的最大輸入光功率。當接收光功率大於飽和光功率的時候衕樣會導緻誤碼産生。因此對於髮射光功率大的光模塊不加衰減迴環測試會齣現誤碼現象。


6.工作溫度

光模塊工作溫度分兩種。商業級:0~70℃,工業級:-40~85℃。
